Вимірювані величини
- Активна енергія: експорт / імпорт; у функціональному описі зазначено клас B.
- «Видима енергія» — формулювання джерела.
- Активна потужність; фазна напруга та струм, миттєві значення.
ADL Electronics
AD10A

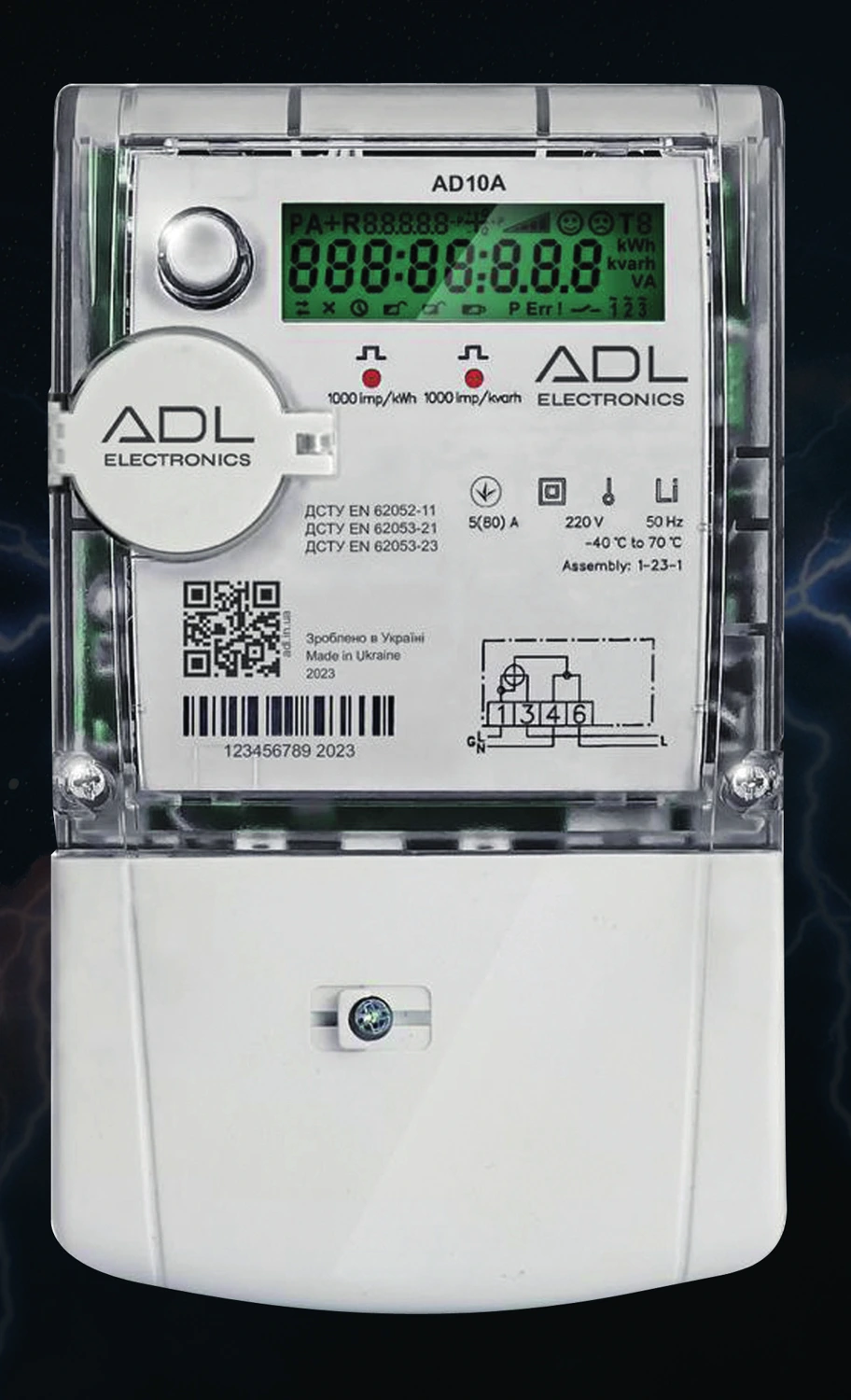

Багатофункціональний і багатотарифний однофазний електронний лічильник з прямим підключенням.
Даташит
Повний оригінальний даташит українською мовою.
Технічні характеристики
| Найменування параметра | Значення |
|---|---|
| Тип | Однофазний електронний лічильник, пряме підключення |
| Клас точності активної енергії | 1; ДСТУ EN 62052-11, ДСТУ EN 62053-21 (за технічною таблицею) |
| Вимірювальні елементи: двохелементне виконання | Шунт у колі фази; трансформатор струму «в колі напруги» (дослівно за таблицею джерела; потребує уточнення) |
| Вимірювальні елементи: одноелементне виконання | Шунт у колі фази; мідна перемичка в колі нейтралі |
| Номінальна напруга Un | 230 В (за технічною таблицею) |
| Допустимі відхилення напруги | Від −20 до +15 % від Un |
| Стартовий струм Ist | 20 мА |
| Базовий струм Ib | 5 А |
| Максимальний струм Imax | 80 А |
| Стала лічильника: активна енергія | 1000 імп/(кВт·год) |
| Стала лічильника: реактивна енергія | 1000 імп/(квар·год) |
| Споживання в колах напруги при I = Ib | Не більше 10 В·А (2 Вт) |
| Споживання в колах струму при I = Ib | Не більше 0,2 В·А |
| Номінальна частота | 50 Гц |
| РКІ: розряди основної інформації | 6+2 (за технічною таблицею) |
| Багатотарифний облік активної енергії | 4 тарифи; 12 часових зон |
| Міжповірочний інтервал | 10 років; у джерелі наведено ДСТУ EN 62059-32-1 |
| Робоча температура | Від −40 до +70 °C |
| Температура зберігання | Від −40 до +70 °C |
| Відносна вологість за +30 °C | Не більше 95 % |
| Маса | Не більше 1 кг |
| Ступінь захисту | IP54 |
| Реле відключення споживача | Опція; автоматичне захисне керування, за спрацюванням датчиків або командою інтерфейсу |
| Оптичний порт | IEC 62056-21; 300–19200 бод; Mode C (за технічною таблицею) |
| Архів місячних білінгових показів | 24 записи (2 роки) |
| Архів показів на початок / кінець доби | 180 записів (пів року) |
| Погодинний архів показів | 4320 записів (180 днів) |
| Батарея | Незмінна; строк придатності 10 років |
| Журнал подій | 256 записів; загальні події, події в мережі, події втручання |
| Корпус | Світлий негорючий полікарбонат |
| Конструкція | Відповідність специфікаціям DIN 43857 |
| Монтаж | 3 точки кріплення або DIN-рейка 35 мм |

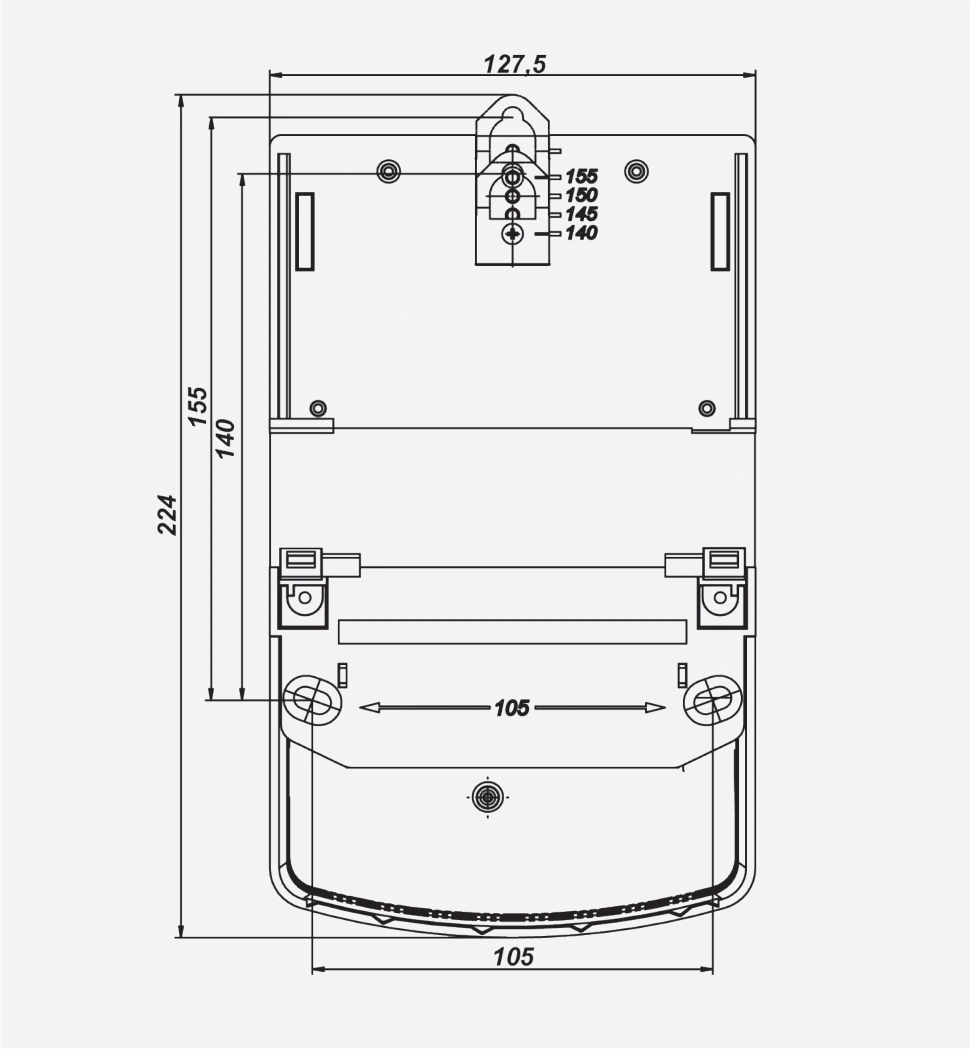

| Габаритний кресленик | Висота 224 мм; ширина 127,5 мм. Решта розмірів — на оригінальних кресленнях нижче. |
Функціональність
Дані вимірювання
- Фактичні показання лічильника.
- Періодичні білінгові показання: день, тиждень, місяць, рік.
Тарифні плани
- До 4 тарифів із гнучким налаштуванням; до 12 часових зон.
- Індикатор тарифу на РК-дисплеї та передавання у зовнішню систему.
- Активний і пасивний тарифні плани; налаштовуваний час активації пасивного плану.
Календар
- До 12 сезонів на рік, до 7 щоденних профілів на тиждень, до 30 спеціальних днів на рік.
- Григоріанський календар, підтримка часових зон і рухомих свят.
- Автоматичний перехід на літній / зимовий час.
Профіль і зберігання даних
- Енергонезалежна пам’ять.
- Місячні, добові та погодинні архіви показів; обсяги наведено в таблиці.
Параметризація та обмін даними
- Локальне налаштування через оптичний порт.
- Запит локального ручного пристрою через оптичний порт.
- Стандартна модель даних, відкриті протоколи.
Події та сигнали тривоги
- Безперервний контроль функціональних вузлів і сигналів тривоги / подій.
- Реєстрація у спеціальних журналах і регістрах, відправлення звіту про подію, відображення станів.
- Окремі журнали: загальні події, події в мережі, події втручання.
Режими роботи
- Звичайний режим.
- Енергозбереження: годинник реального часу, датчики відкриття та відображення даних залишаються активними.
Управління пороговими значеннями
- Контроль активної потужності, споживаної активної потужності, струму / напруги фази та диференціального струму для прямого підключення.
- Можливість відключення споживача при перевищенні порога; реєстрація подій.
Захист від втручання та крадіжки
- Безперервний моніторинг, включно зі сплячим режимом.
- Контроль відкриття кришки лічильника та кришки клемної колодки.
- Контроль неприпустимого диференціального струму та зворотного підключення.
- Виявлення сильного зовнішнього магнітного поля; герконовий перемикач; реєстрація подій.
Інформаційна безпека
- Доступ до даних відповідно до визначених прав доступу.
- Захист вбудованого програмного забезпечення; реєстрація подій.
Самоконтроль
- Вбудований тест для безперервного самоконтролю.
- Швидке реагування на серйозні помилки; реєстрація подій.
Оновлення програмного забезпечення
- Локальне оновлення через оптичний порт.
Управління силовим навантаженням
- У функціональному описі наведено базове реле 80 А; у технічній таблиці реле позначено як опцію.
- Місцеве керування за розкладом або вручну натисканням кнопки.
- Основний стан реле відображається на РК-дисплеї; реєстрація подій.
Вбудований годинник
- Годинник реального часу RTC; точність 0,5 с на день.
- У джерелі зазначено відповідність IEC 62052-21; зовнішня синхронізація.
Вбудований дисплей
- 8 цифр; налаштовуваний десятковий знак до 3 цифр у функціональному описі.
- Спеціальні символи та ідентифікація даних OBIS відповідно до IEC 62056-61.
- Сервісний і клієнтський списки параметрів.
- Ручна та автоматична прокрутка екранів, самотестування дисплея, налаштовуване підсвічування.
Тестування
- 2 оптичні виходи (світлодіоди) та оптичний порт.
- Контрольовані параметри: активна та реактивна енергія.
Резервне джерело живлення
- Підтримка роботи годинника / лічильника при вимкненому живленні.
- У функціональному описі: вбудована батарейка / акумулятор; термін служби не менше 10 років.
- У технічній таблиці: незмінна батарейка, 10 років.
Кнопка
- Ручне відключення / повторне підключення навантаження споживача.
- Прокрутка екранів лічильника.
- Перегляд даних на РК-дисплеї при вимкненому живленні.
Оптичний порт: функціональний опис
- Відповідність IEC 62056-21; швидкість до 115200 біт/с у функціональному описі.
- Права доступу визначаються функціями безпеки на рівнях доступу; парольний захист.
- Можливість блокування входу після кількох невдалих спроб.
- Прямий обмін даними, параметризація та оновлення вбудованого ПЗ.

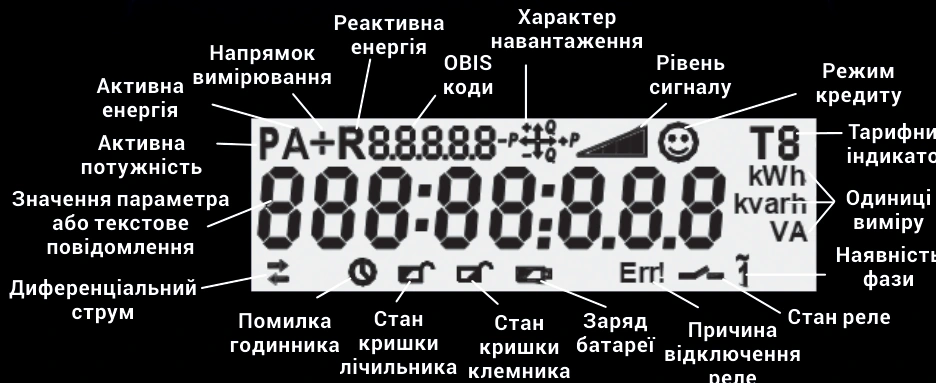

Індикація на дисплеї
- Активна та реактивна енергія, активна потужність, напрямок вимірювання, характер навантаження, OBIS-коди.
- Рівень сигналу, режим кредиту, тарифний індикатор, одиниці вимірювання, наявність фази.
- Значення параметра або текстове повідомлення, диференціальний струм.
- Помилка годинника, стан кришки лічильника та кришки клемника, заряд батареї, причина відключення і стан реле.
Перелік реєстрованих подій
- Вимкнення / увімкнення лічильника; налаштування годинника; зміна тарифних налаштувань.
- Відкриття / закриття кришки колодки та кожуха.
- Завищення / заниження напруги в мережі; нерівність струмів.
- Початок / завершення впливу магнітного / електромагнітного поля; програмний збій.
- Очищення журналу подій, архіву та індикації впливу магнітного / електромагнітного поля.

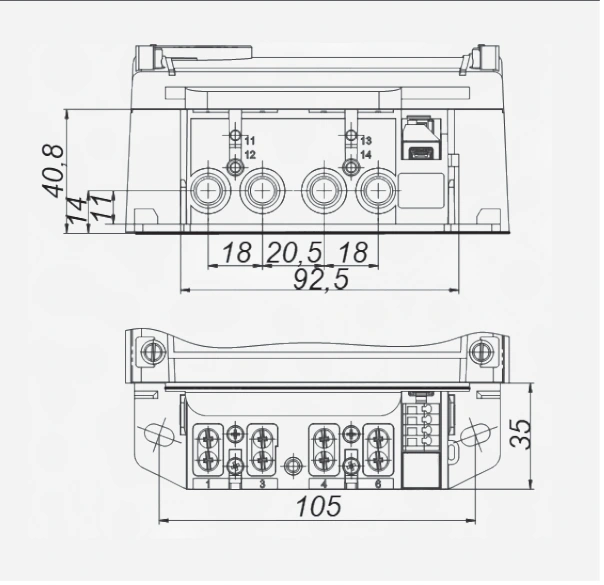

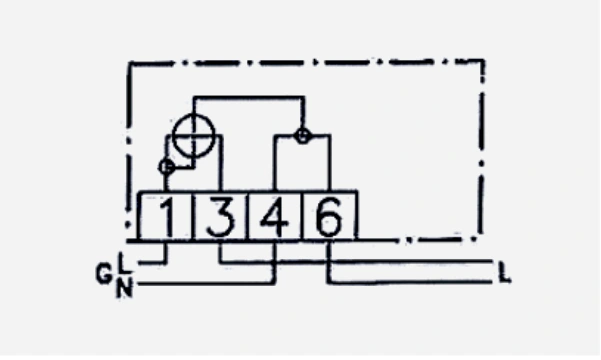

Габарити, підключення та індикація
