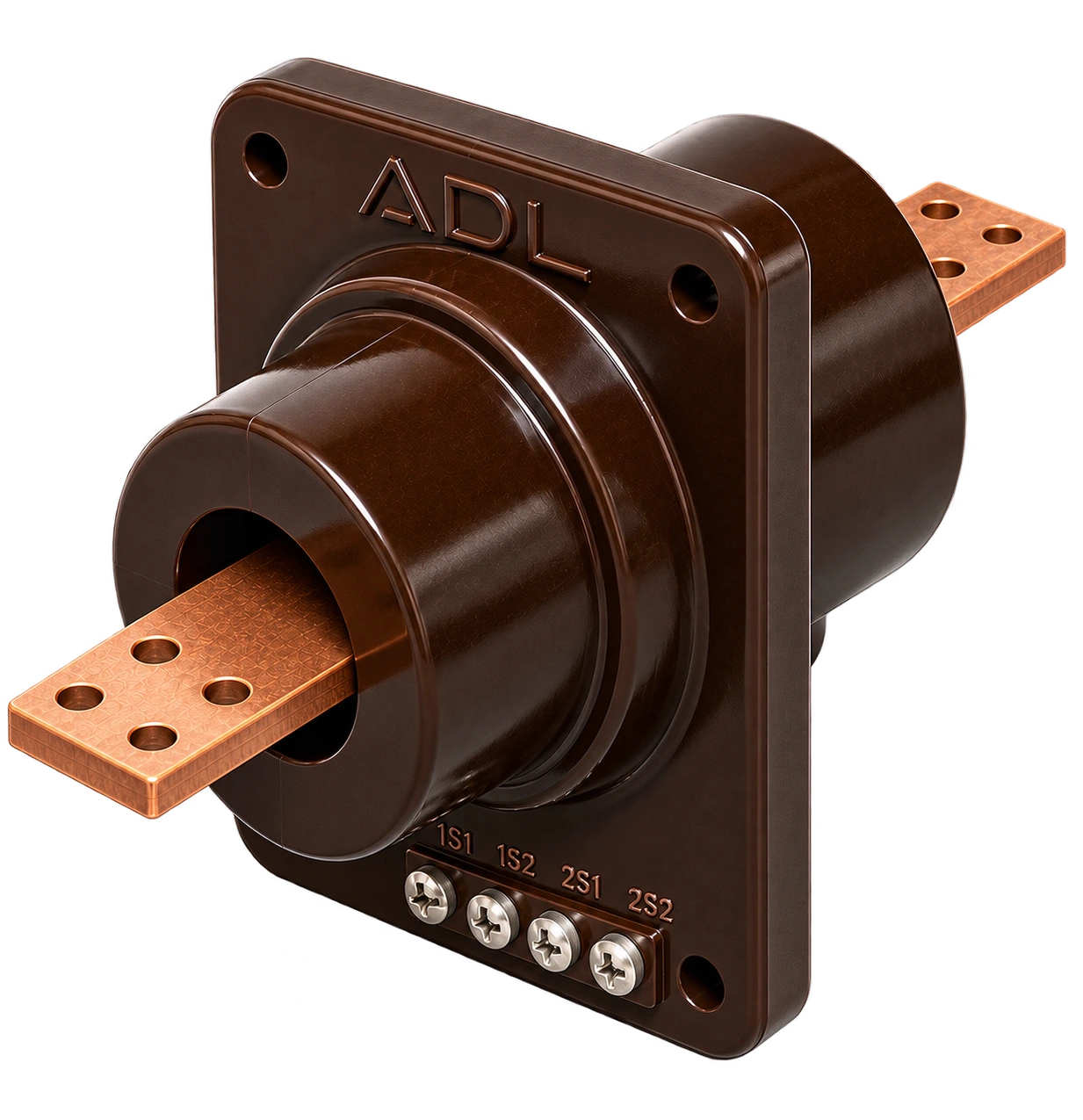

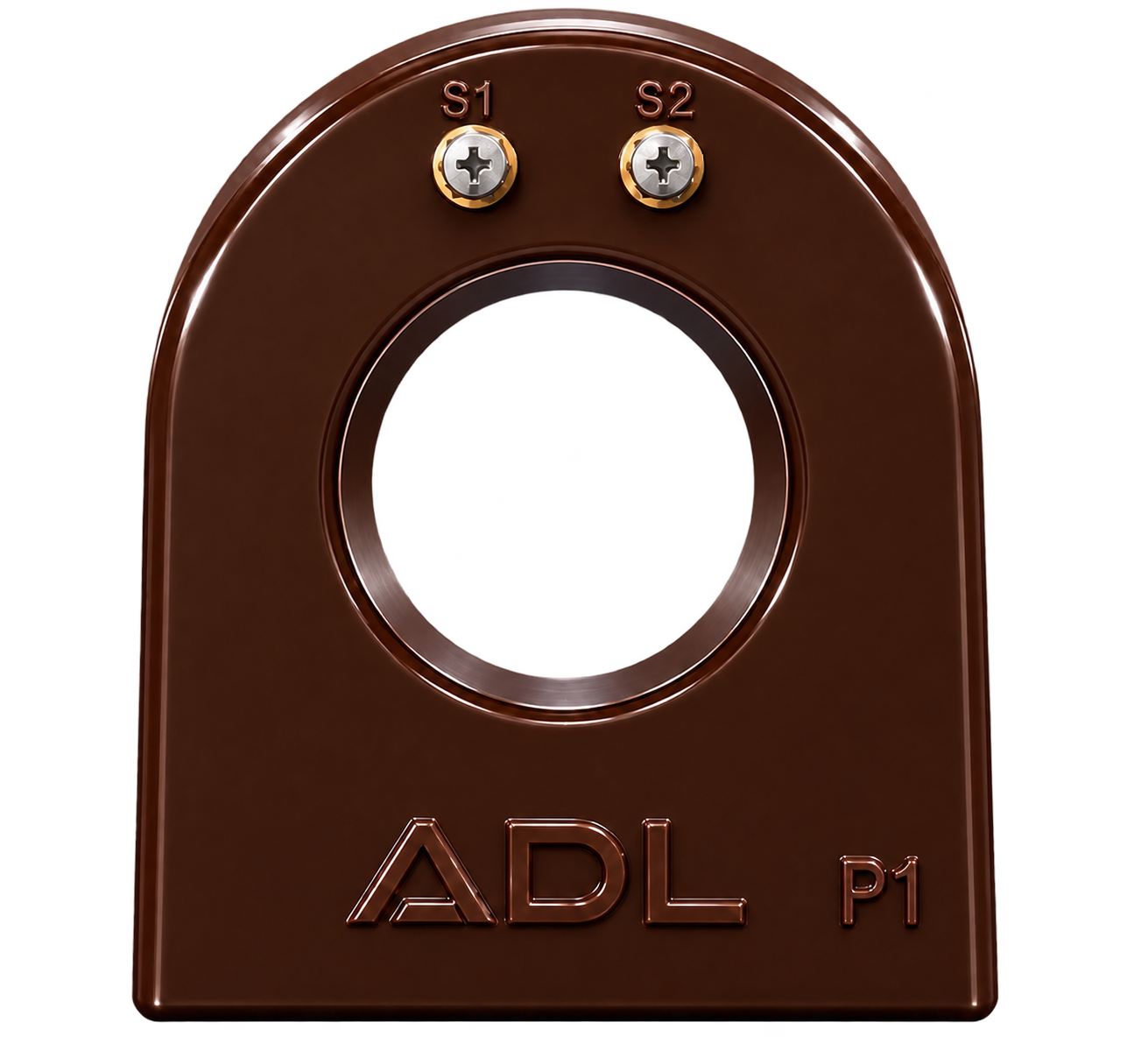

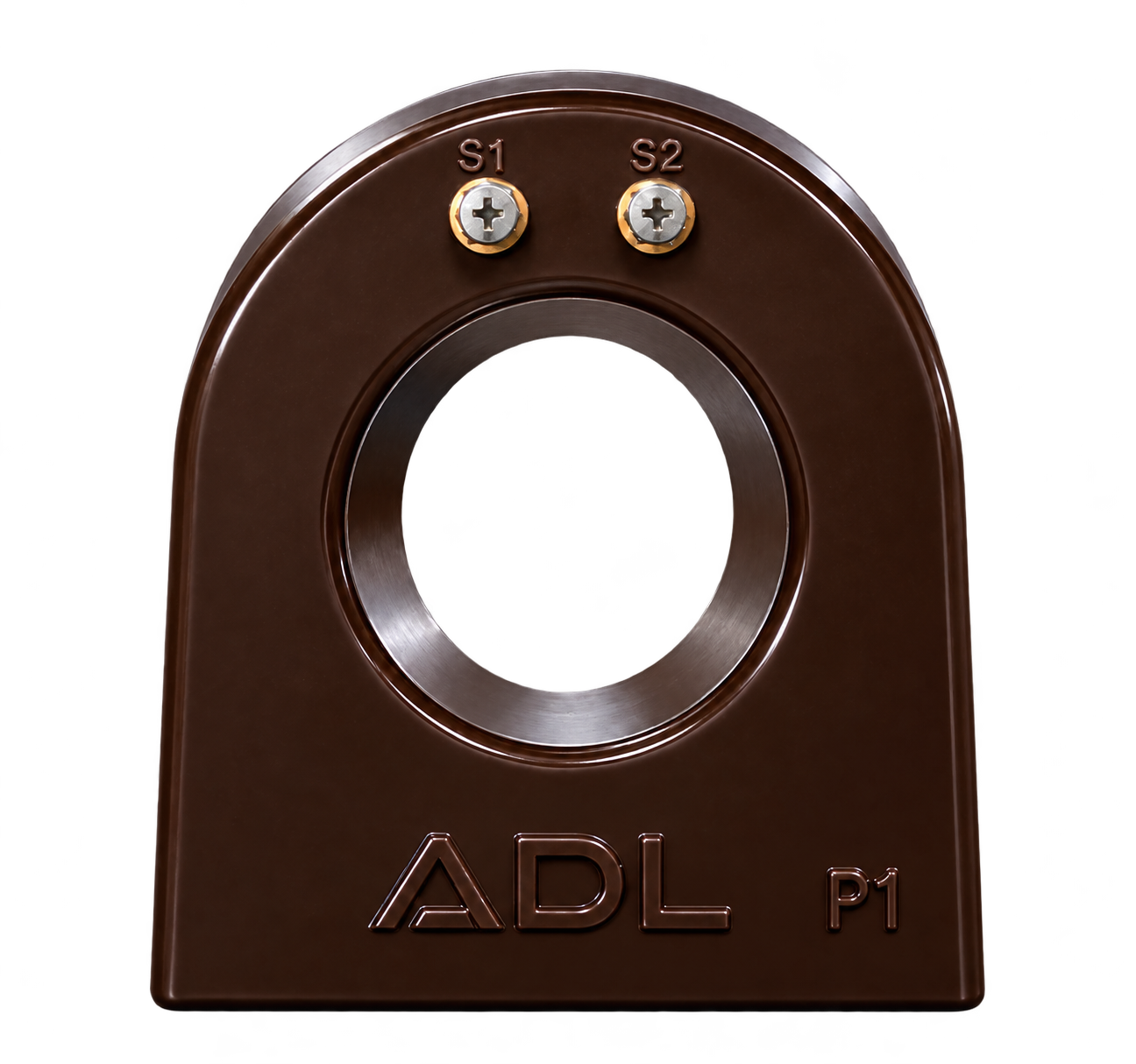

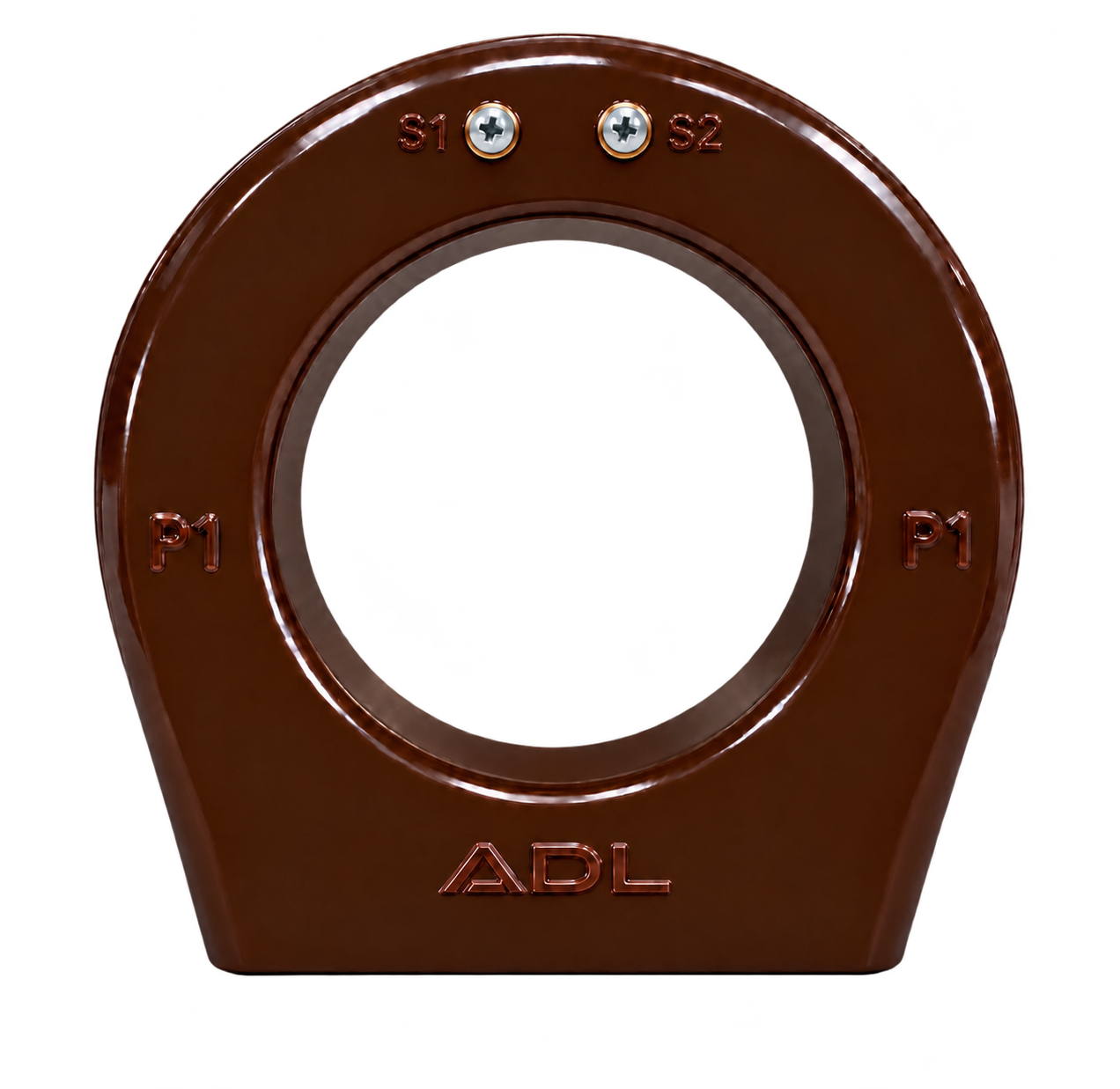

Трансформатори
струму0,66–123 kV

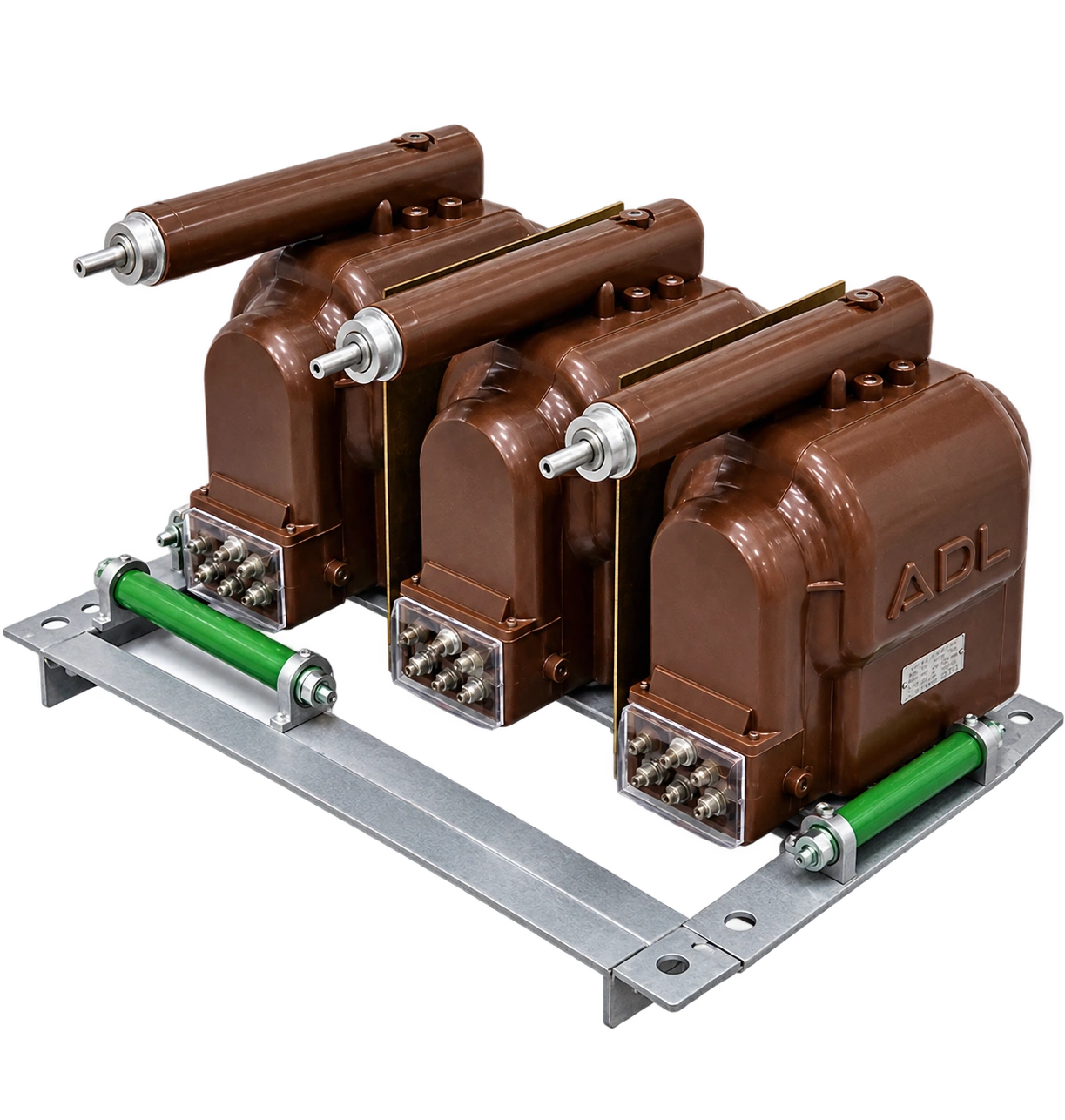

Три трансформатори напруги ADL на металевій рамі

Трансформатори
напруги12–123 kV

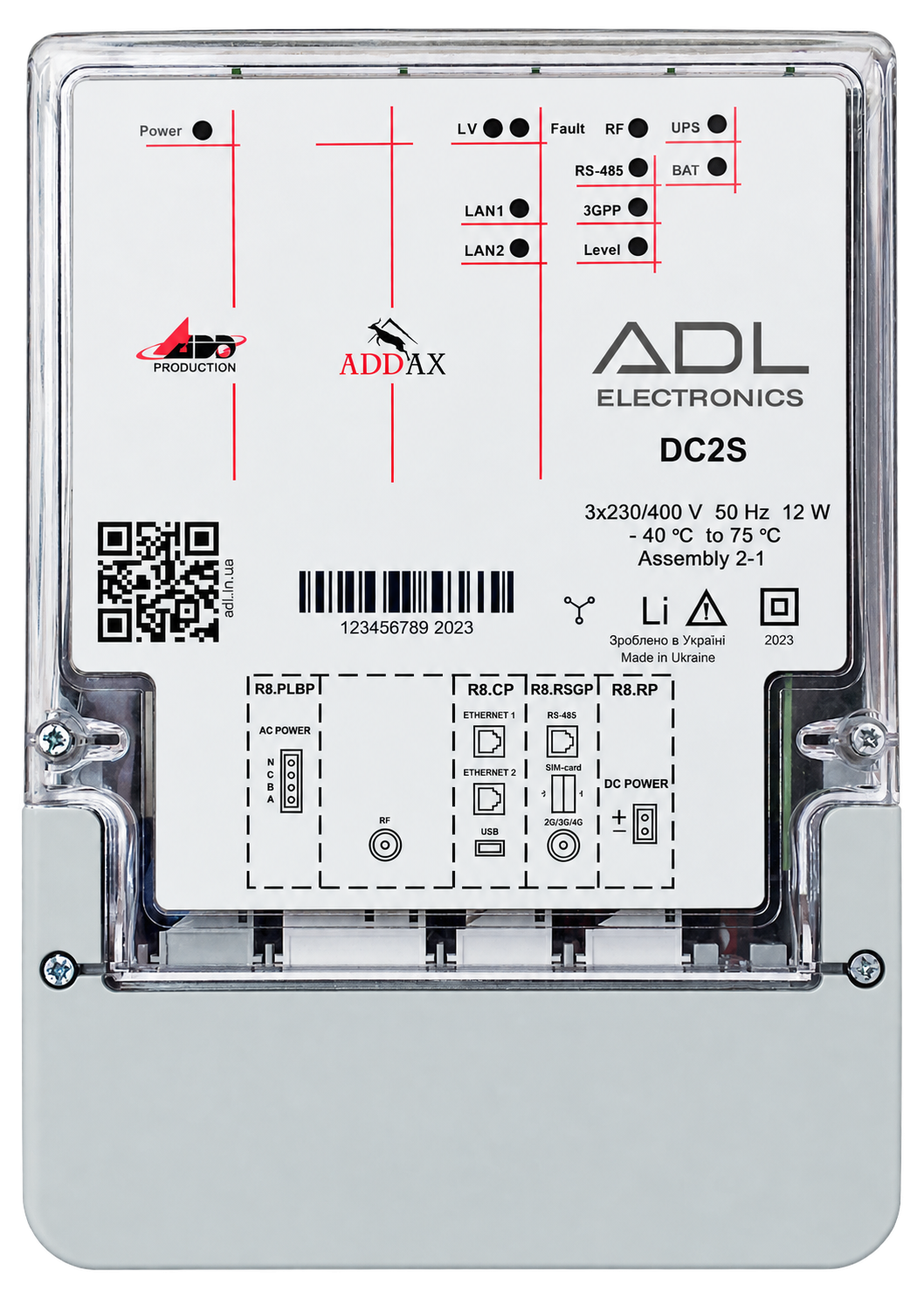

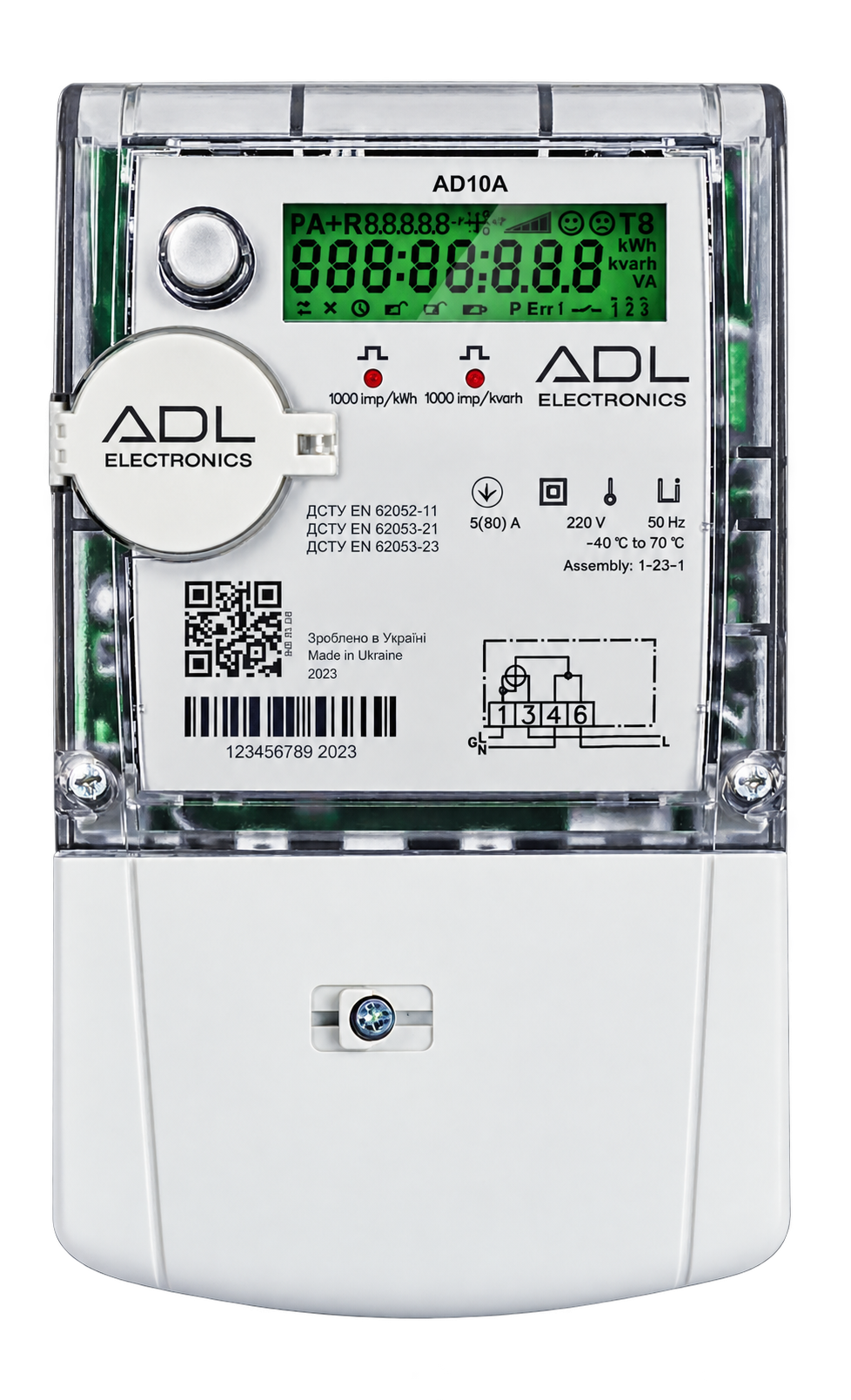

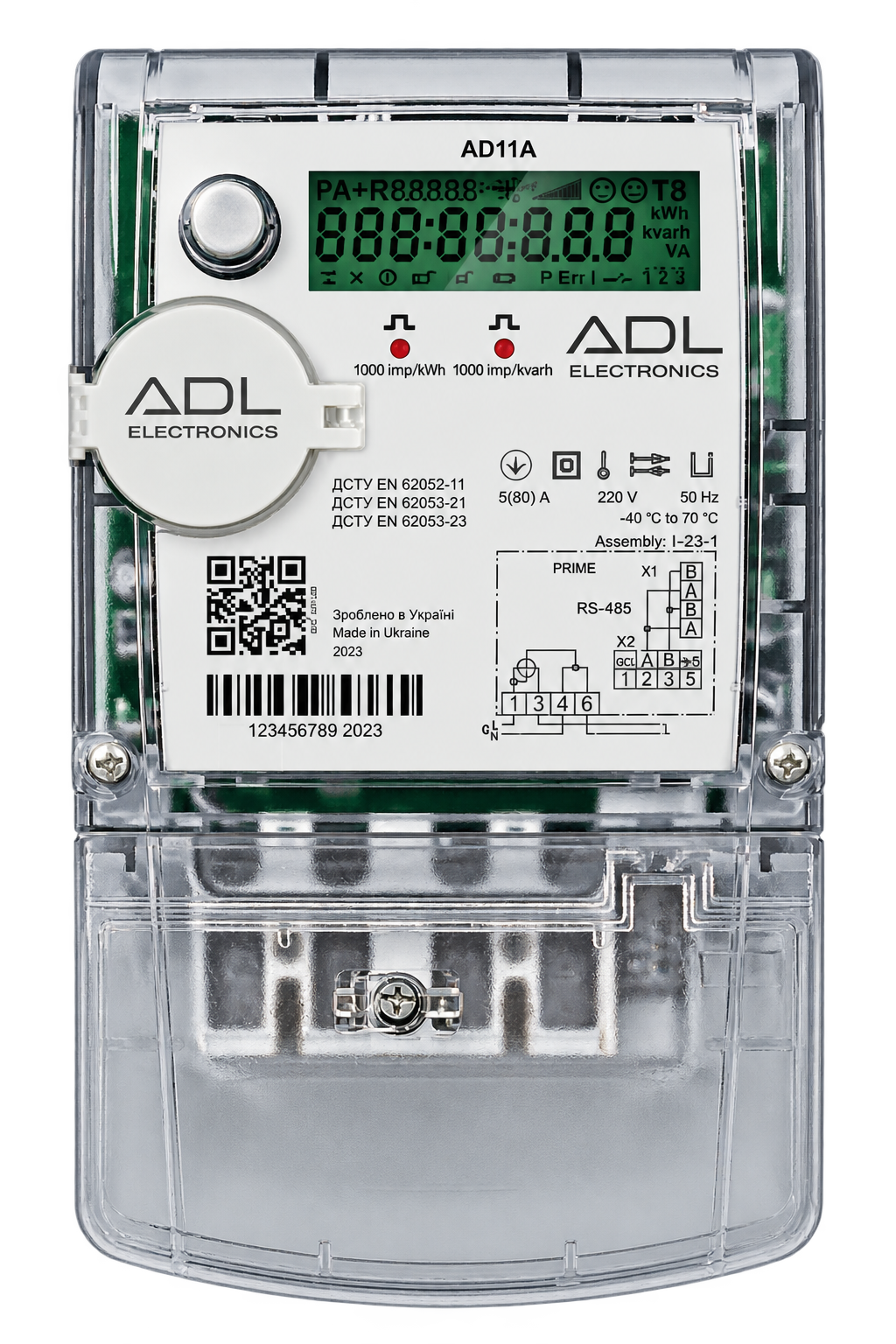

Облік
електроенергії

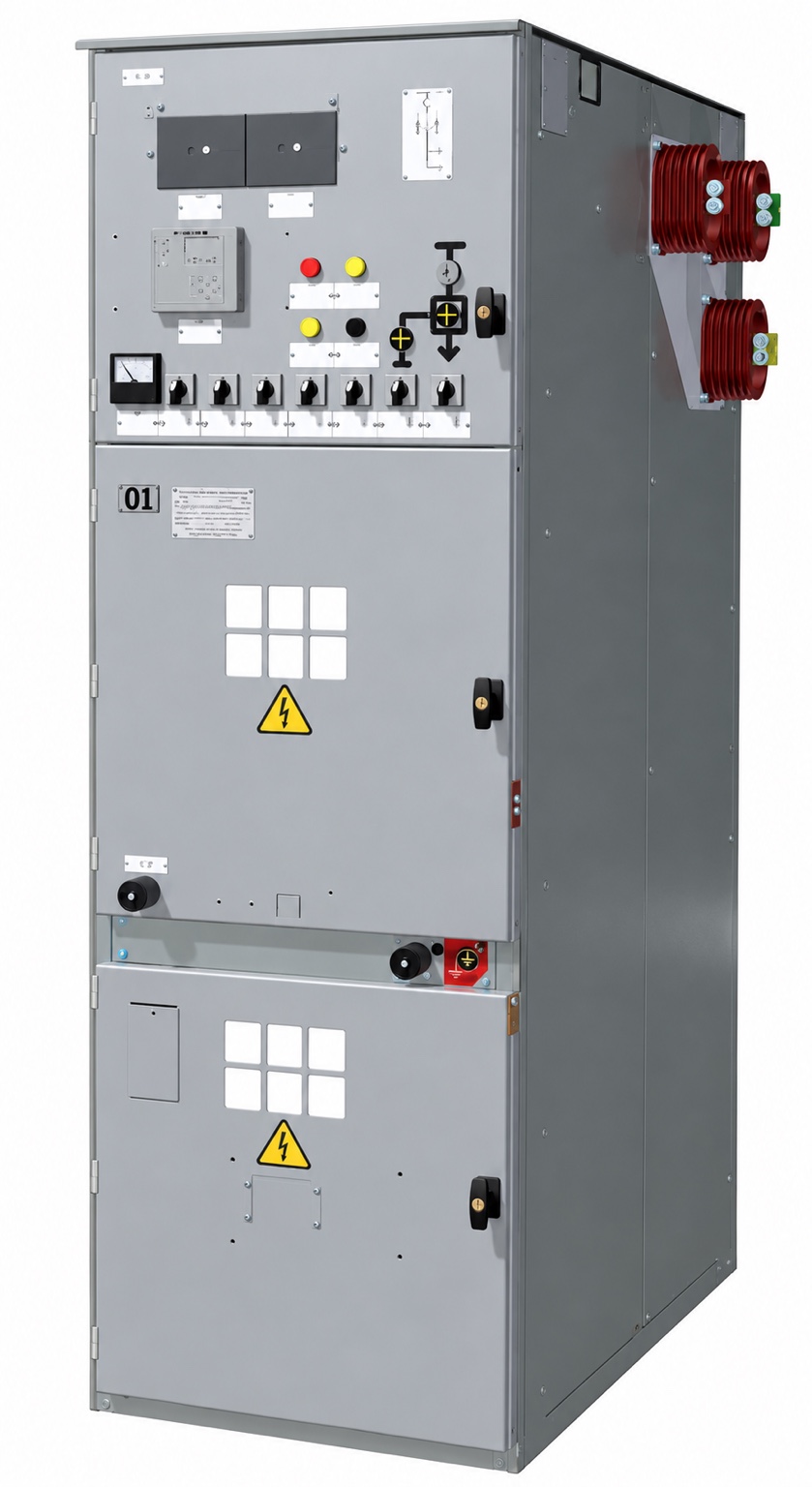

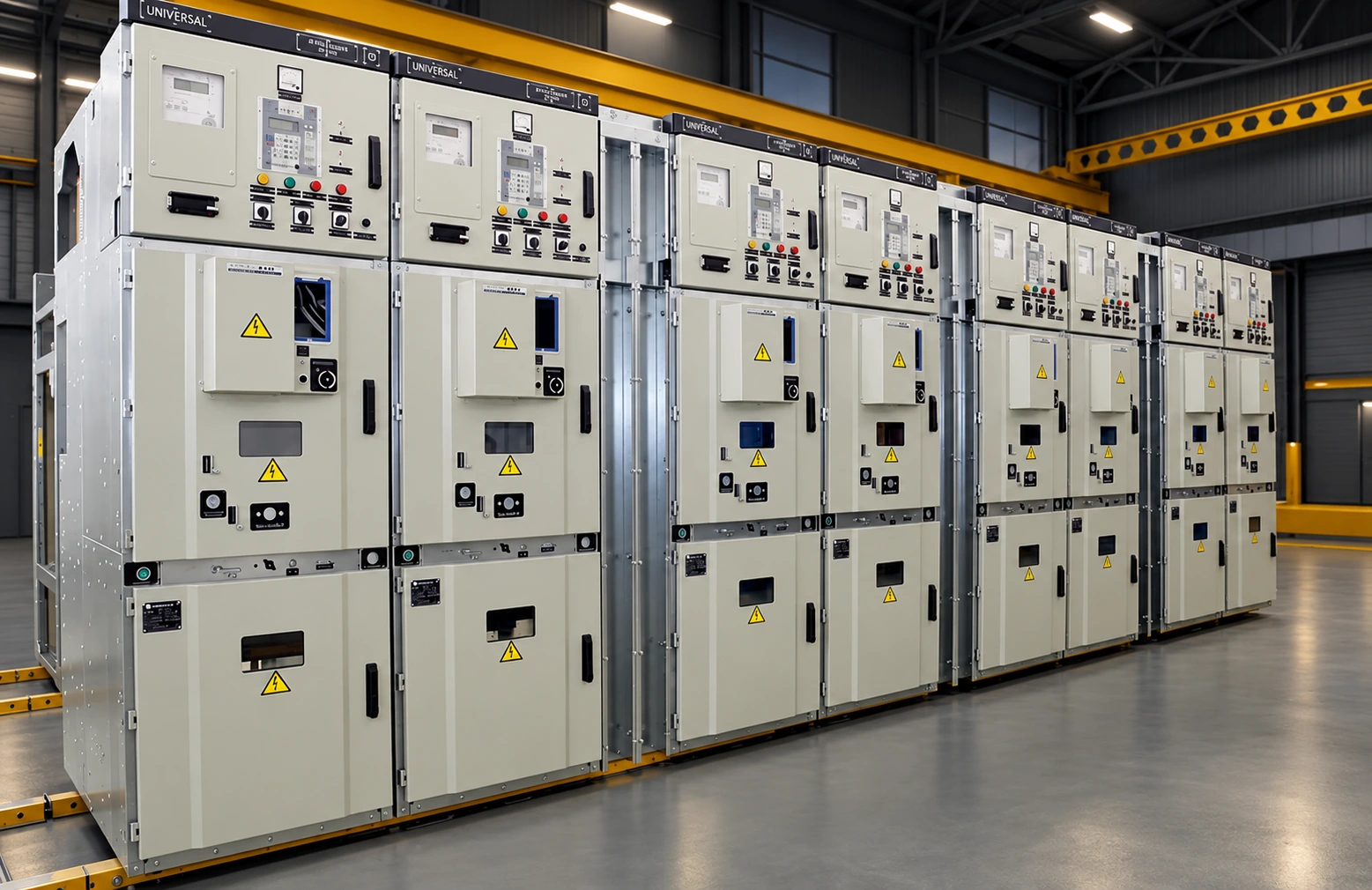

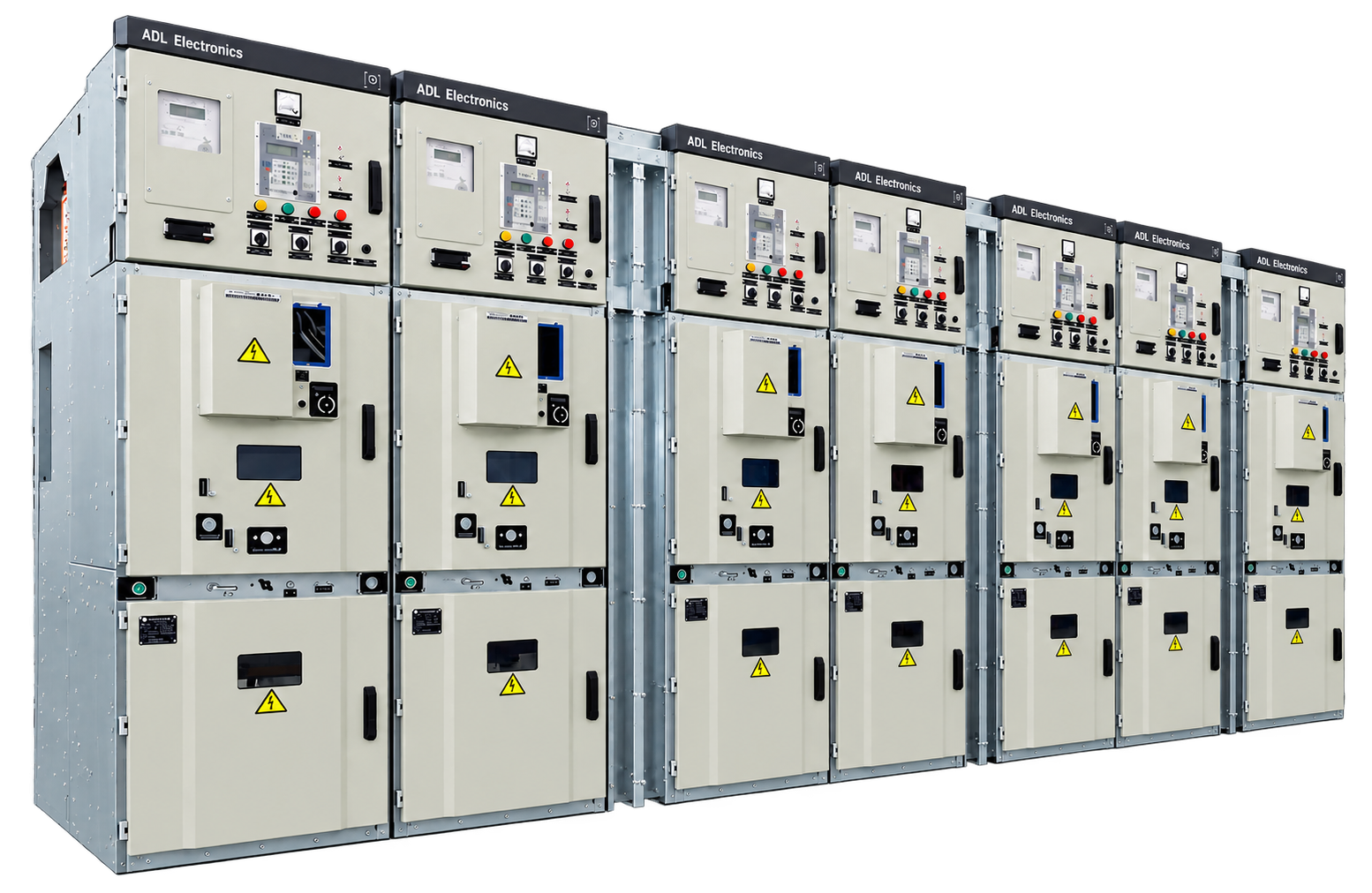

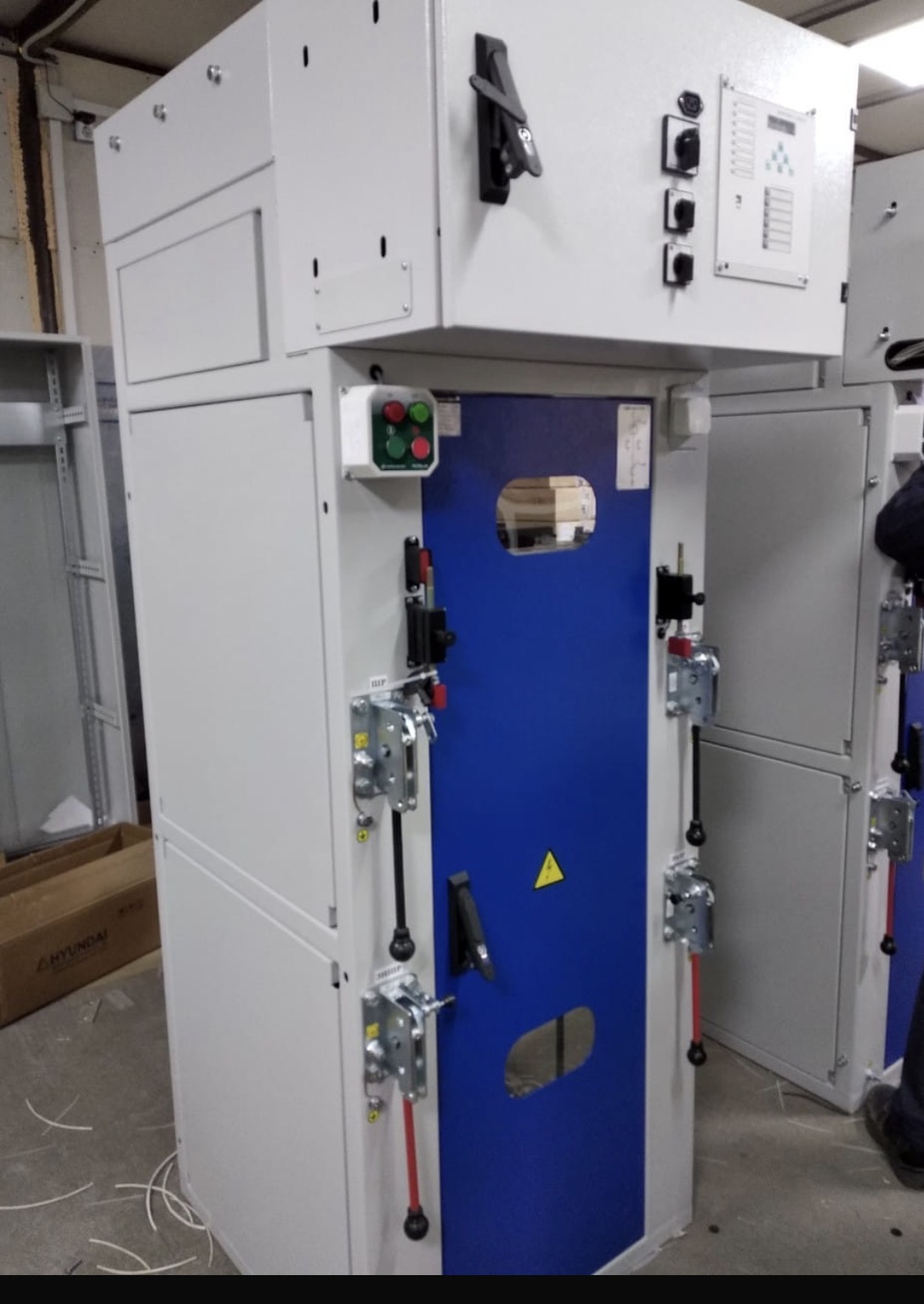

КРУ · КСО · КТП

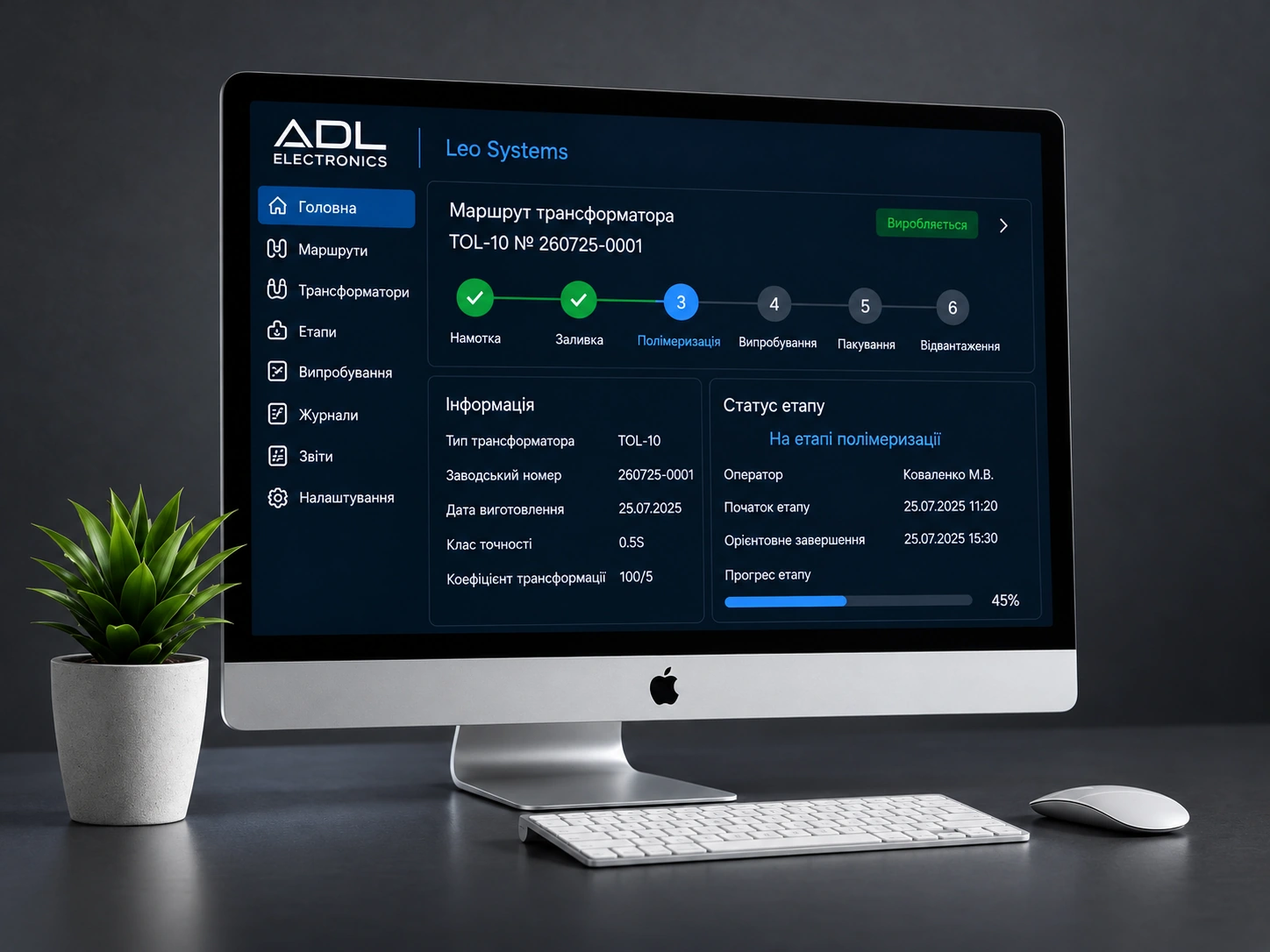

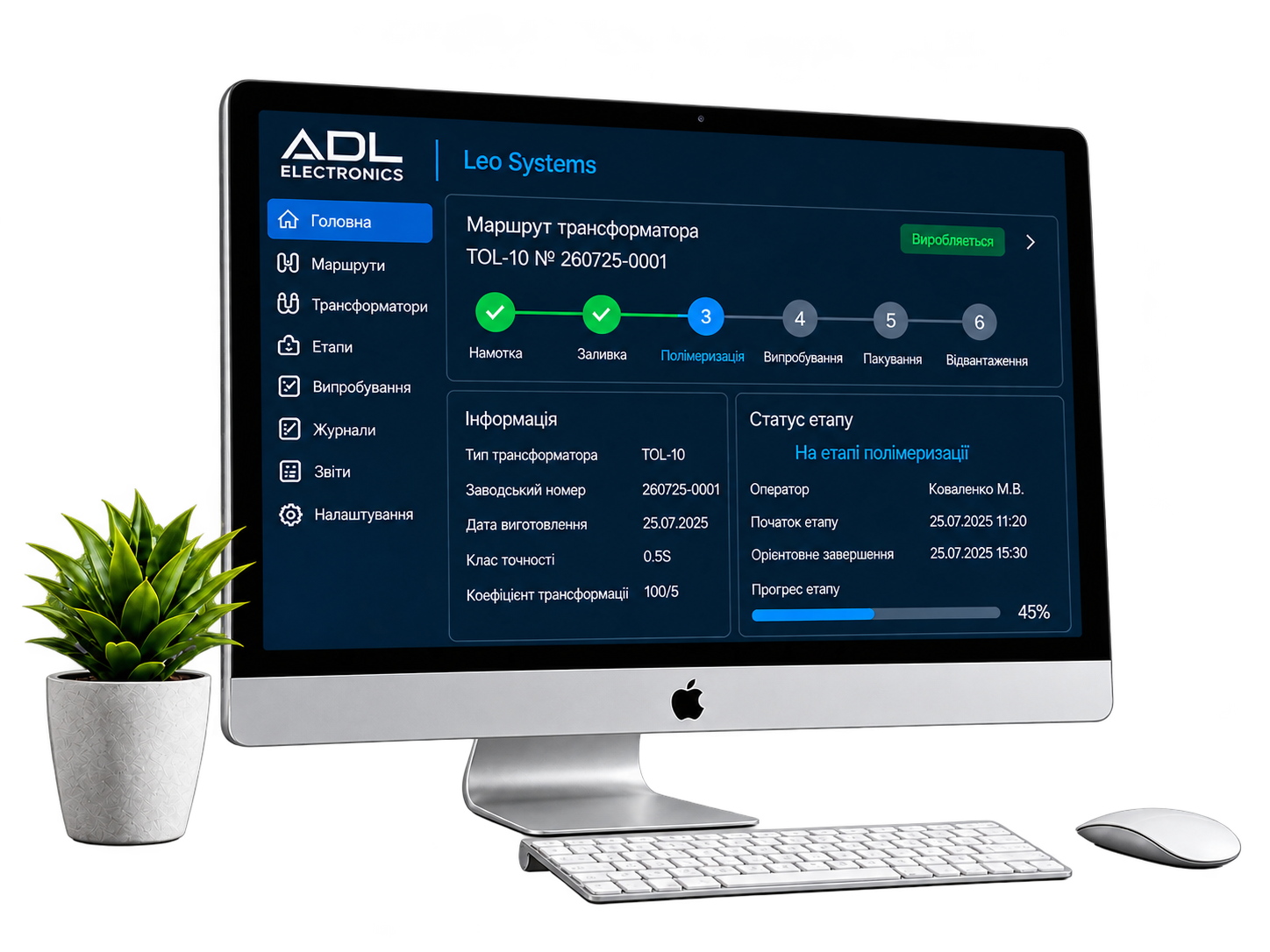

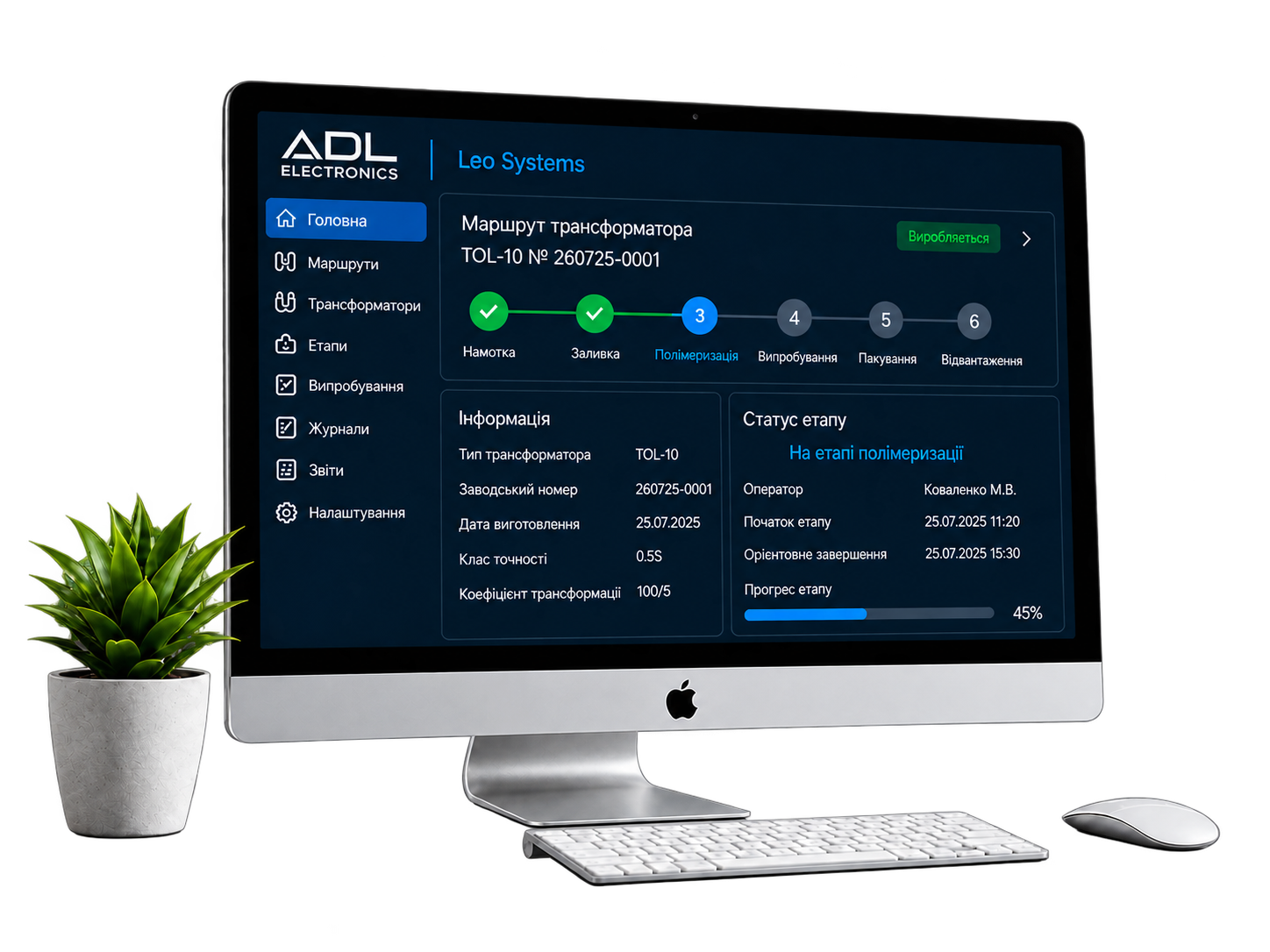

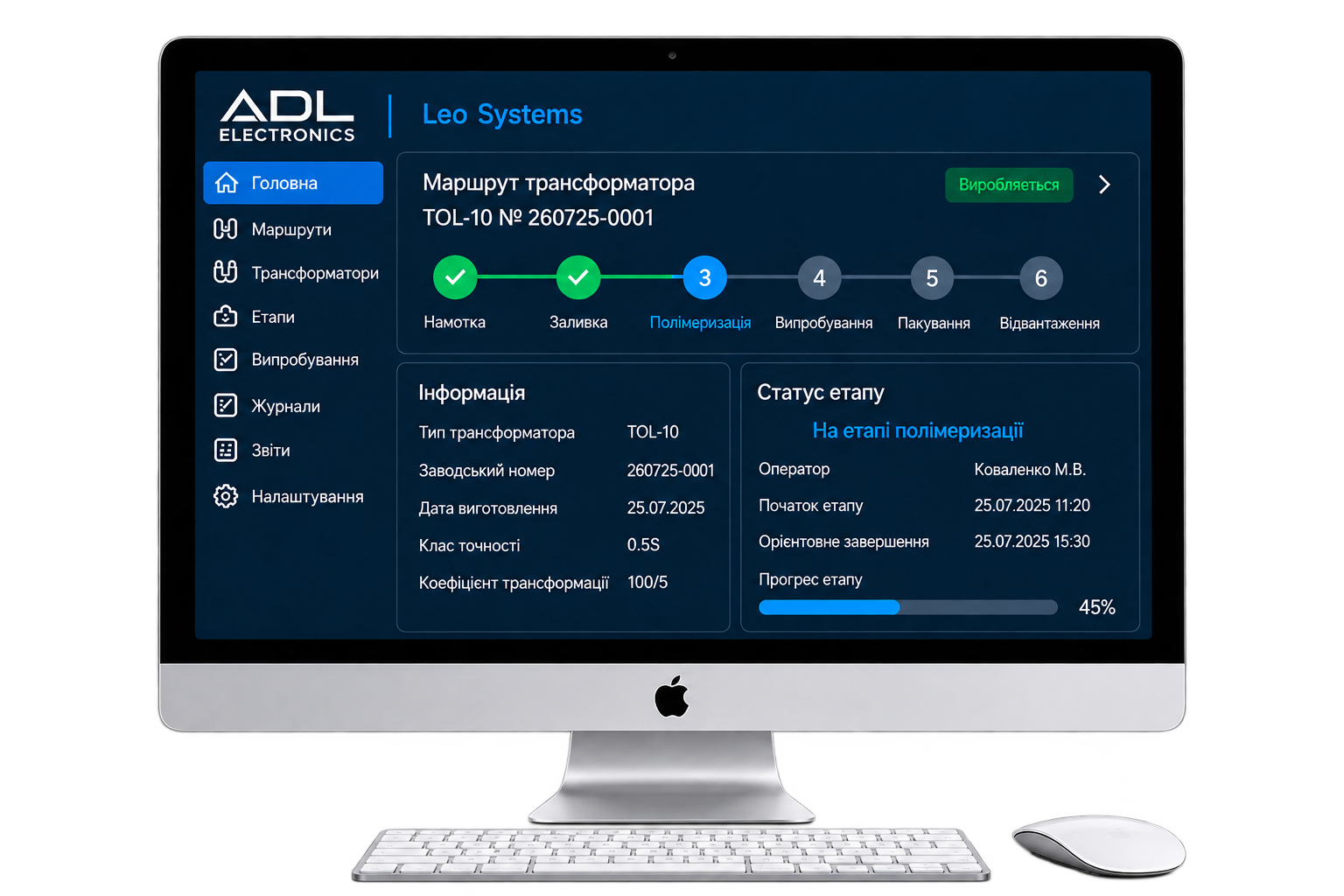

Leo Systems

Інтелектуальна електронна платформа

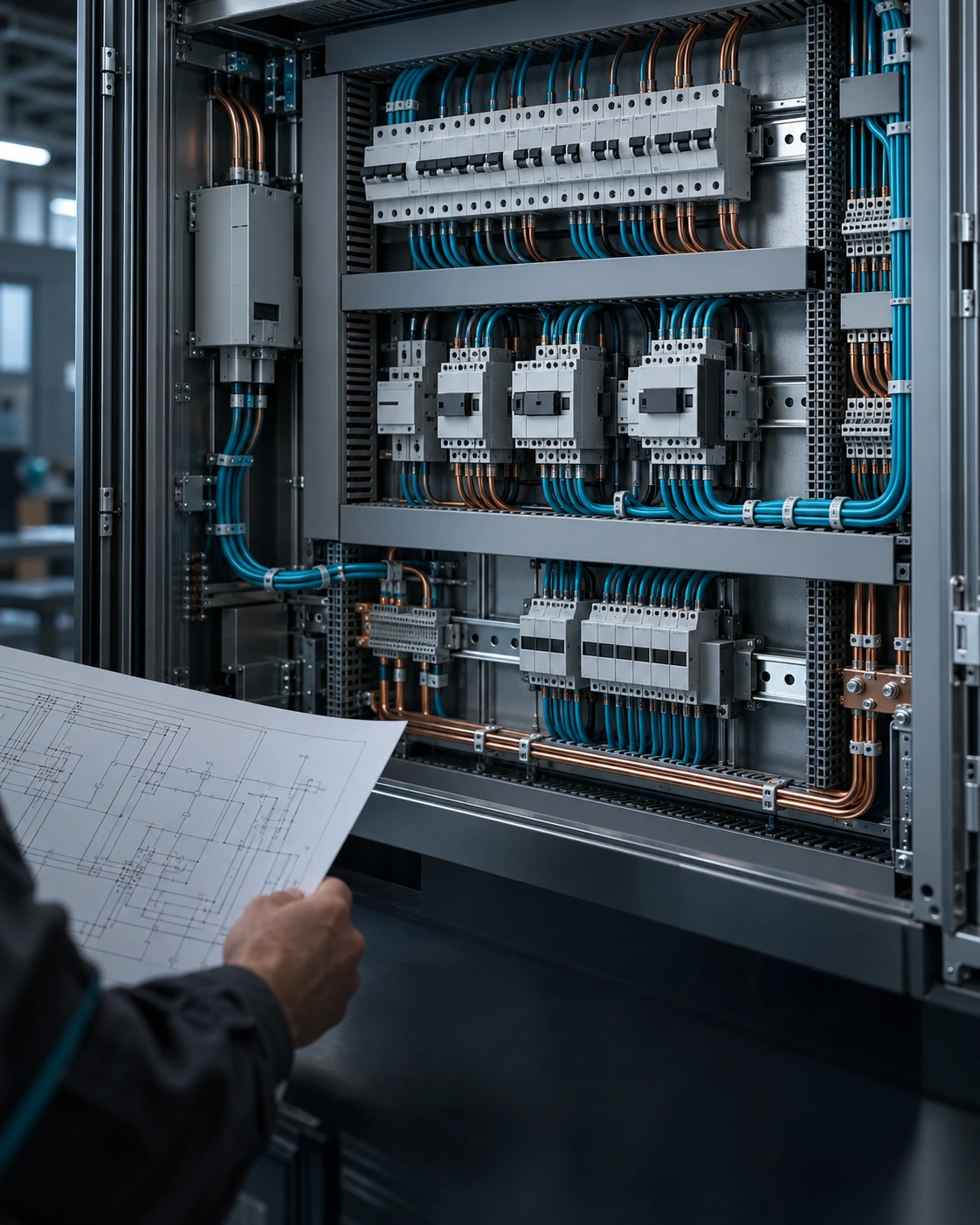

Електромонтажні роботи: розподільна шафа та електротехнічний проєкт

Проєктування
та електромонтаж

Власне виробництво електрообладнання 0,4, 6 та 10 кВ

Каталог трансформаторів

Завантажити

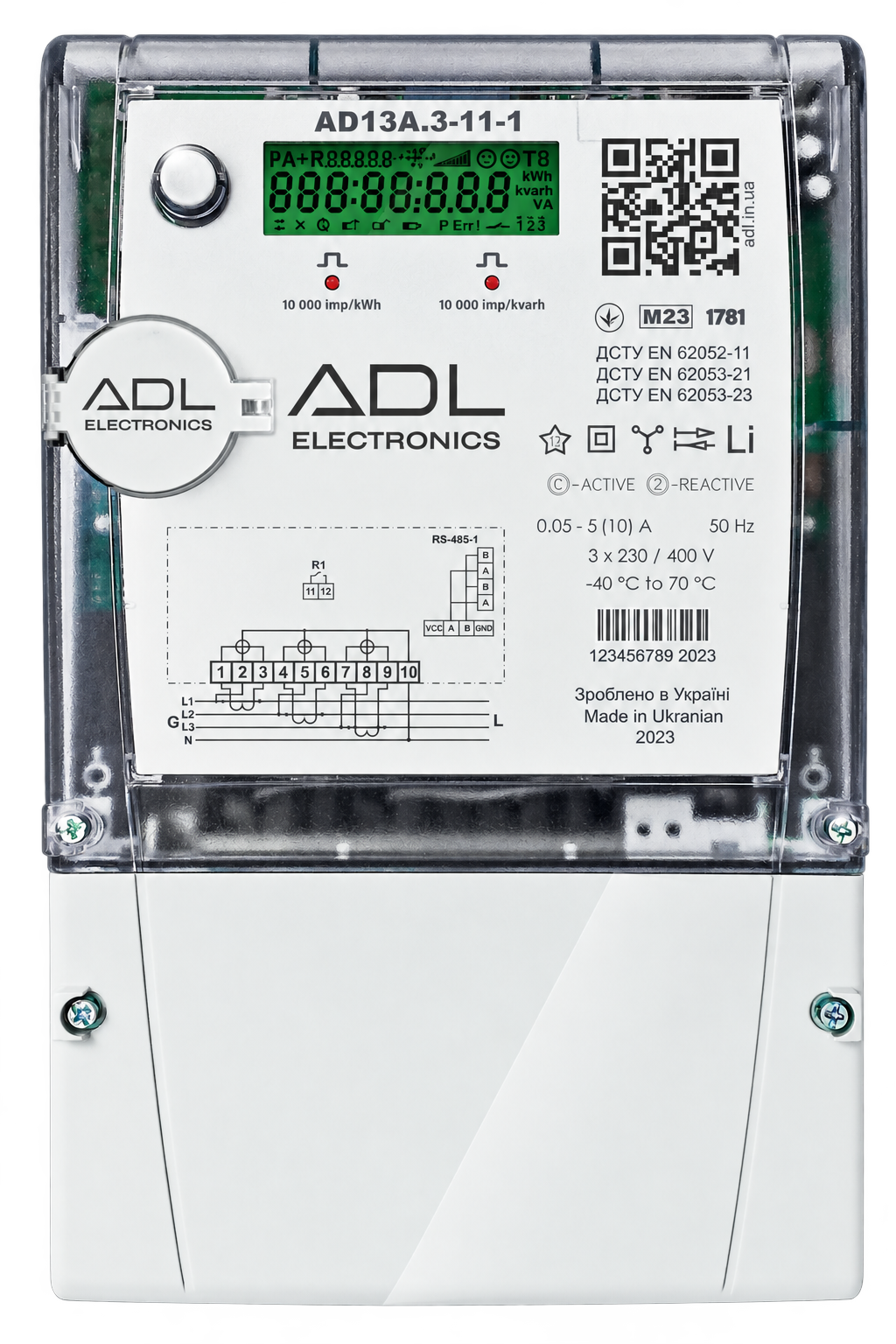

Каталог лічильників

Завантажити

ADL Electronics

Ми трансформуємо енергію в точність.

Завжди на зв’язку

Контакти

Ми відкриті до співпраці та готові відповісти на ваші запитання. Оберіть потрібний відділ або зателефонуйте нам.

Зателефонуйте нам

0-800-700-301

Дзвінки по Україні безкоштовні.

Загальні питання

info@adl.in.ua

Інформація про компанію, загальні запити та співпраця.

Відділ продажів

sales@adl.in.ua

Консультації, комерційні пропозиції та замовлення.

Тендерний відділ

tender@adl.in.ua

Участь у тендерах, тендерна документація та запити.

Дилерський відділ

dealers@adl.in.ua

Співпраця з дилерами й умови партнерства.

Технічна підтримка

service@adl.in.ua

Технічні консультації, сервісне обслуговування та підтримка обладнання.

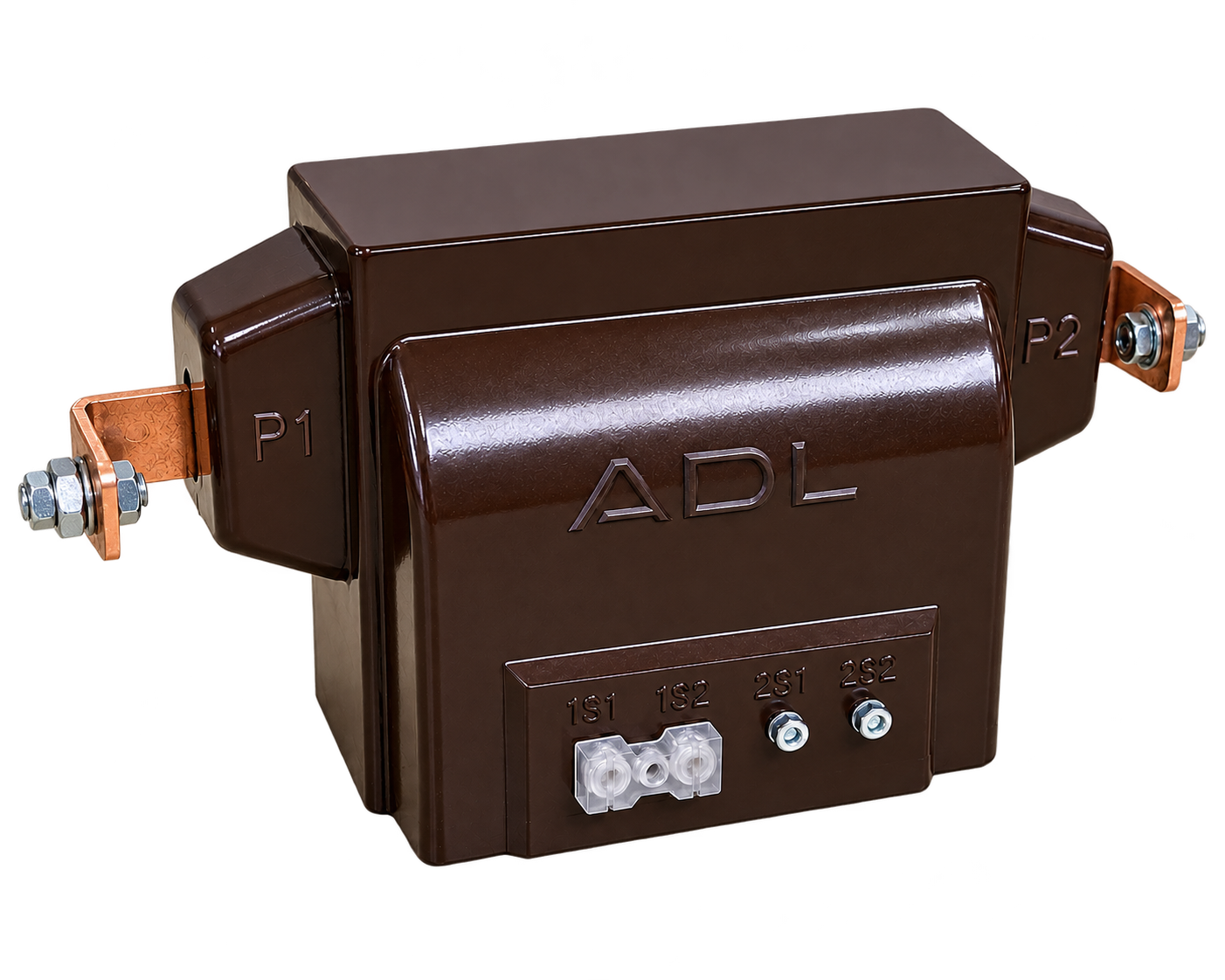

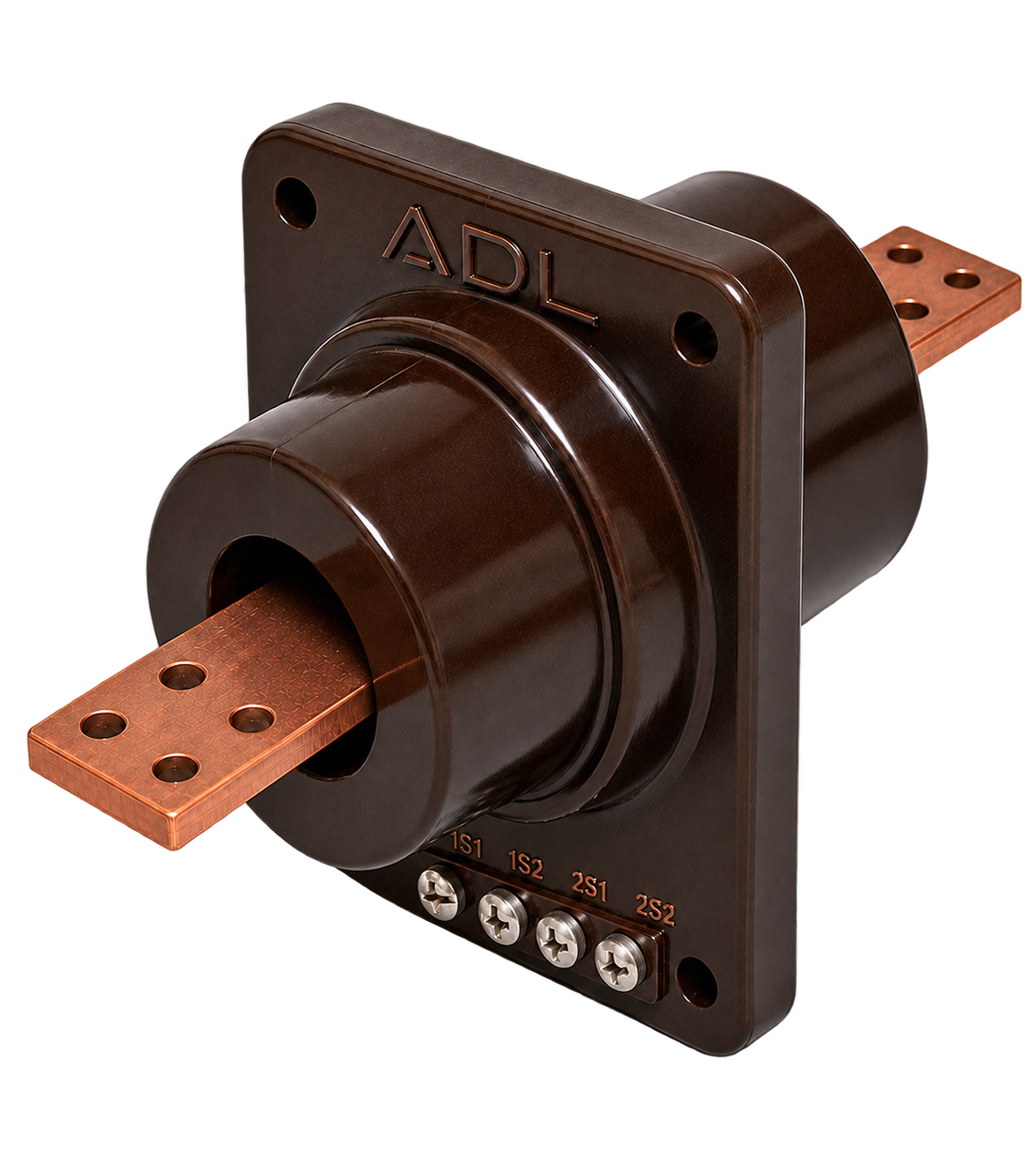

Найменування параметра	Значення параметра
Найвища напруга обладнання, U_m [кВ]	12
Номінальний первинний струм, I_np [А]	5, 10, 15, 20, 25, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000
Номінальний вторинний струм, I_sn [А]	1 або 5
Номінальна частота, f_n [Гц]	50
Клас точності вторинної обмотки для вимірювань	0,2S \| 0,2 \| 0,5S \| 0,5 \| 1
Клас точності вторинної обмотки для захисту	5P; 10P
Номінальне вторинне навантаження при cos φ = 0,8 — обмотка для вимірювань [ВА]	5; 10; 15; 20; 30
Номінальне вторинне навантаження при cos φ = 0,8 — обмотка для захисту [ВА]	5; 10; 15; 20; 30
Коефіцієнт безпеки приладу, FS	FS5 або FS10
Коефіцієнт граничної точності, ALF	5; 10; 15; 20; 30
Кількість вторинних обмоток	1, 2, 3, 4
Випробувальна напруга промислової частоти [кВ]	42
Випробувальна грозова імпульсна напруга [кВ]	75
Номінальний рівень ізоляції згідно з ДСТУ EN 61869-2 [кВ]	12/28/75
Кліматичне виконання та категорія розміщення за ГОСТ 15150	УХЛ2
Висота встановлення над рівнем моря, не більше [м]	1000
Тип встановлення	Внутрішньої установки
Конструкція	Лита епоксидна ізоляція, що не підтримує горіння
Маса, не більше [кг]	25
Середній строк служби, не менше [рік]	40
Виконання з перемиканням коефіцієнта трансформації	На замовлення
Відповідність стандартам	ДСТУ EN 61869-2:2017 «Трансформатори вимірювальні». Частина 2. Додаткові вимоги до трансформаторів струму.

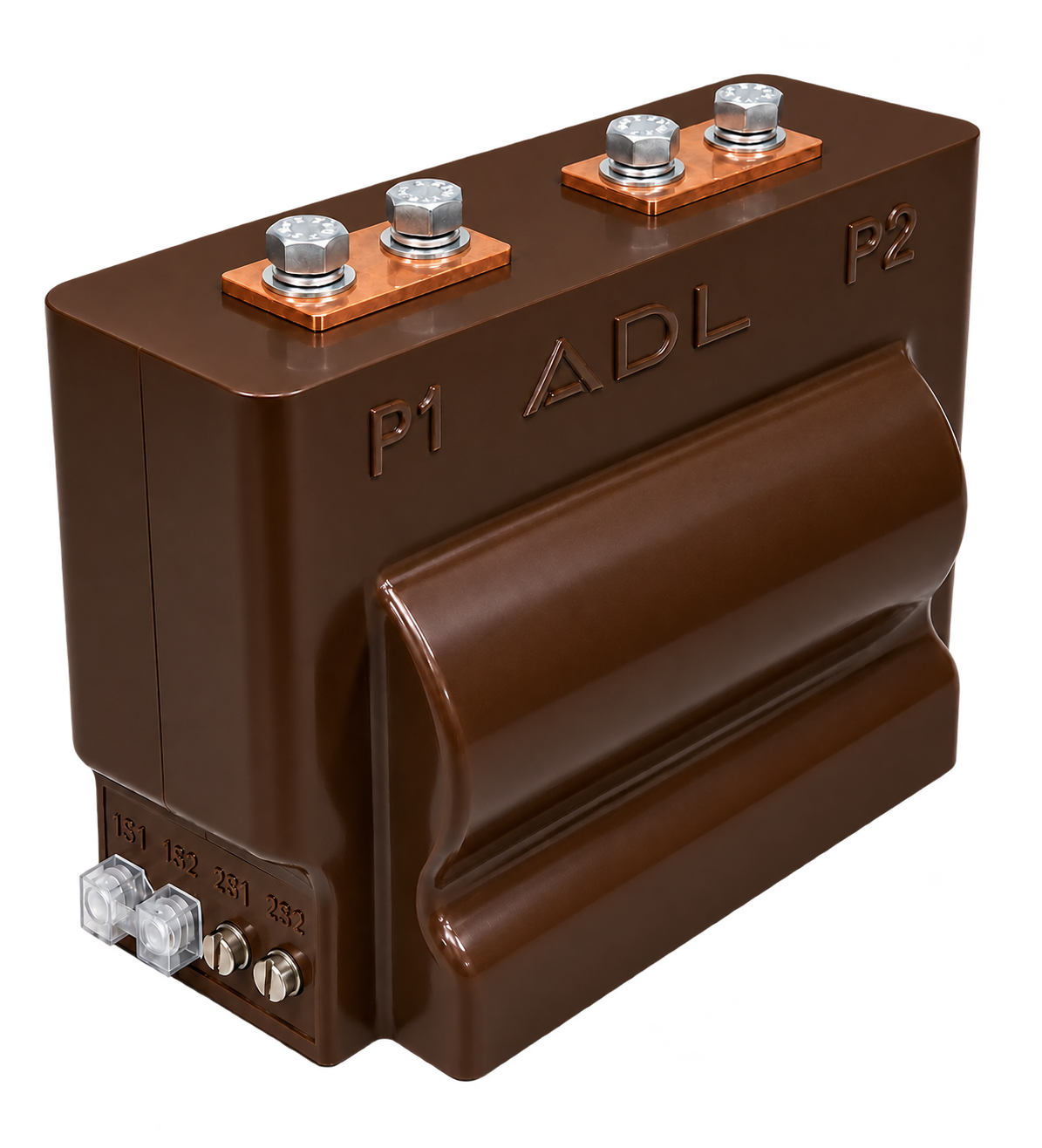

Найменування параметра	Значення параметра
Найвища напруга обладнання, U_m [кВ]	12
Номінальний первинний струм, I_np [А]	5, 10, 15, 20, 25, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000
Номінальний вторинний струм, I_sn [А]	1 або 5
Номінальна частота, f_n [Гц]	50
Клас точності вторинної обмотки для вимірювань	0,2S \| 0,2 \| 0,5S \| 0,5 \| 1
Клас точності вторинної обмотки для захисту	5P; 10P
Номінальне вторинне навантаження при cos φ = 0,8 — обмотка для вимірювань [ВА]	5; 10; 15; 20; 30
Номінальне вторинне навантаження при cos φ = 0,8 — обмотка для захисту [ВА]	5; 10; 15; 20; 30
Коефіцієнт безпеки приладу, FS	FS5 або FS10
Коефіцієнт граничної точності, ALF	5; 10; 15; 20; 30
Кількість вторинних обмоток	1, 2, 3, 4
Випробувальна напруга промислової частоти [кВ]	42
Випробувальна грозова імпульсна напруга [кВ]	75
Номінальний рівень ізоляції згідно з ДСТУ EN 61869-2 [кВ]	12/28/75
Кліматичне виконання та категорія розміщення за ГОСТ 15150	УХЛ2
Висота встановлення над рівнем моря, не більше [м]	1000
Тип встановлення	Внутрішньої установки
Конструкція	Лита епоксидна ізоляція, що не підтримує горіння
Маса, не більше [кг]	25
Середній строк служби, не менше [рік]	40
Виконання з перемиканням коефіцієнта трансформації	На замовлення
Відповідність стандартам	ДСТУ EN 61869-2:2017 «Трансформатори вимірювальні». Частина 2. Додаткові вимоги до трансформаторів струму.

Найменування параметра	Значення параметра
Найвища напруга обладнання, U_m [кВ]	12
Номінальний первинний струм, I_np [А]	5, 10, 15, 20, 25, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000
Номінальний вторинний струм, I_sn [А]	1 або 5
Номінальна частота, f_n [Гц]	50
Клас точності вторинної обмотки для вимірювань	0,2S \| 0,2 \| 0,5S \| 0,5 \| 1
Клас точності вторинної обмотки для захисту	5P; 10P
Номінальне вторинне навантаження при cos φ = 0,8 — обмотка для вимірювань [ВА]	5; 10; 15; 20; 30
Номінальне вторинне навантаження при cos φ = 0,8 — обмотка для захисту [ВА]	5; 10; 15; 20; 30
Коефіцієнт безпеки приладу, FS	FS5 або FS10
Коефіцієнт граничної точності, ALF	5; 10; 15; 20; 30
Кількість вторинних обмоток	1, 2, 3, 4
Випробувальна напруга промислової частоти [кВ]	42
Випробувальна грозова імпульсна напруга [кВ]	75
Номінальний рівень ізоляції згідно з ДСТУ EN 61869-2 [кВ]	12/28/75
Кліматичне виконання та категорія розміщення за ГОСТ 15150	УХЛ2
Висота встановлення над рівнем моря, не більше [м]	1000
Тип встановлення	Внутрішньої установки
Конструкція	Лита епоксидна ізоляція, що не підтримує горіння
Маса, не більше [кг]	25
Середній строк служби, не менше [рік]	40
Виконання з перемиканням коефіцієнта трансформації	На замовлення
Відповідність стандартам	ДСТУ EN 61869-2:2017 «Трансформатори вимірювальні». Частина 2. Додаткові вимоги до трансформаторів струму.

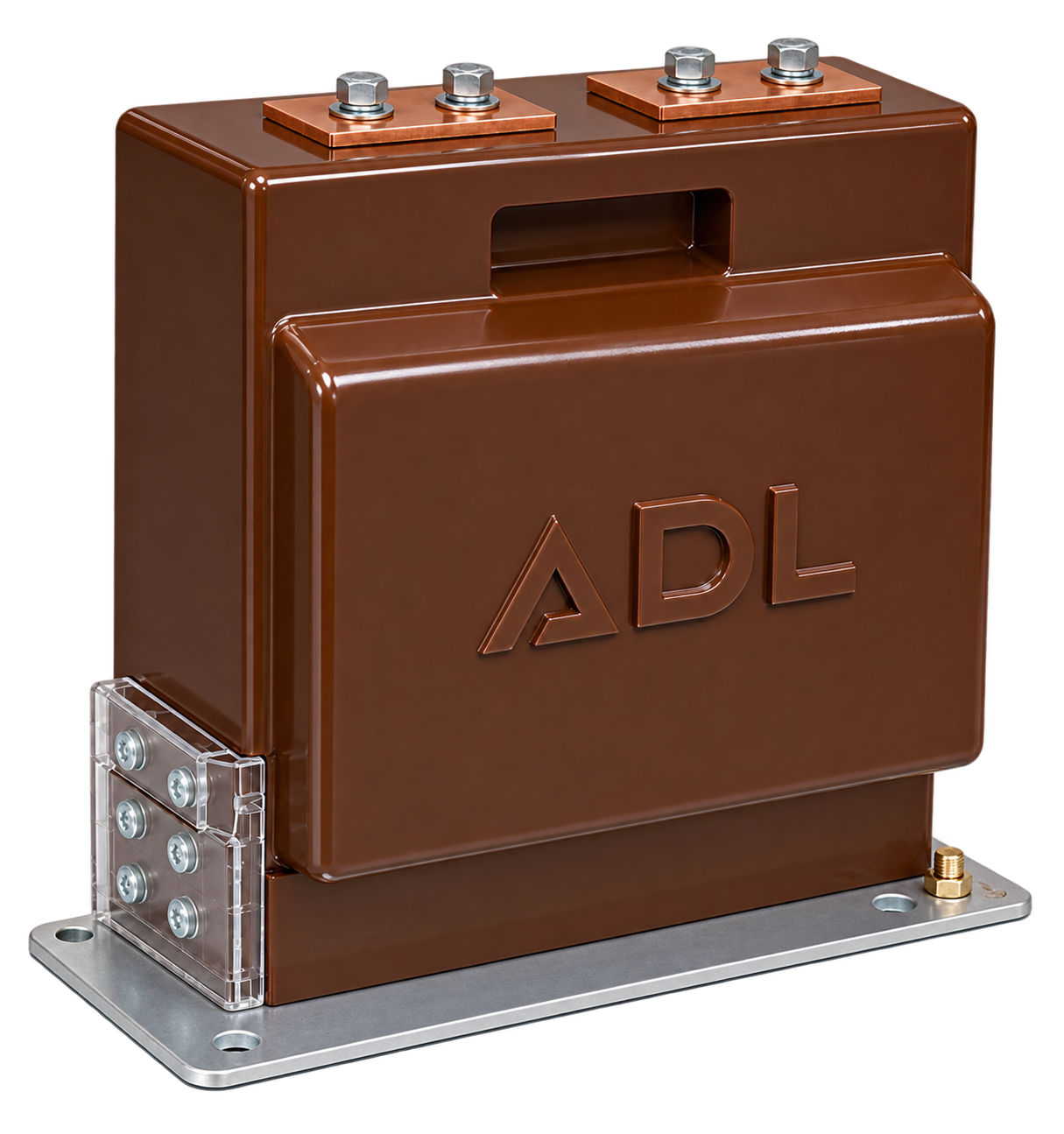

Найменування параметра	Значення параметра

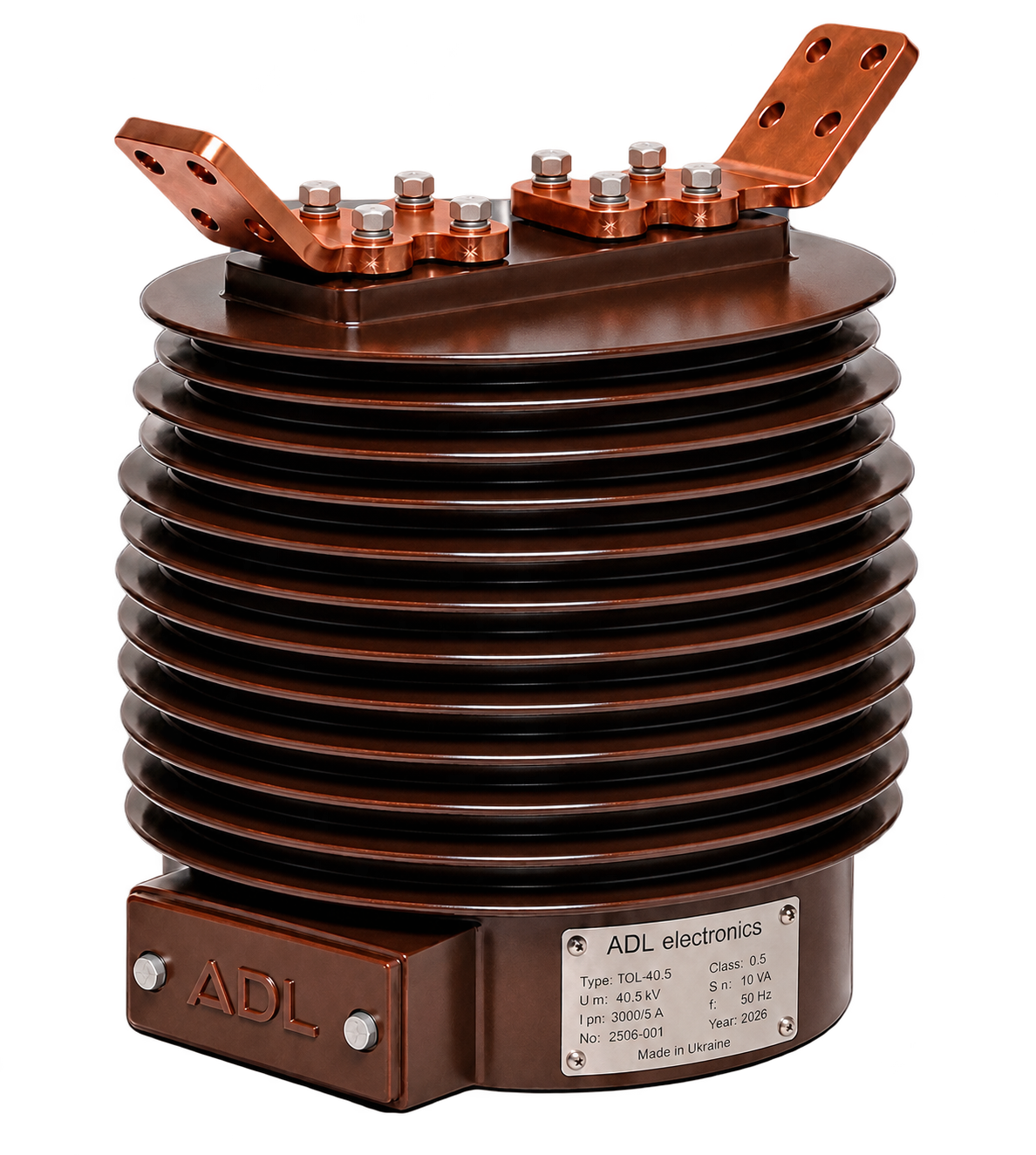

Найвища напруга обладнання, Um [кВ]	40,5
Номінальний первинний струм, Inp [А]	5; 10; 15; 20; 25; 30; 40; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000
Номінальний вторинний струм, Isn [А]	1 або 5
Номінальна частота, fn [Гц]	50
Клас точності вторинної обмотки для вимірювань	0,2S \| 0,2 \| 0,5S \| 0,5 \| 1
Клас точності вторинної обмотки для захисту	5P; 10P; PX
Номінальне вторинне навантаження при cos φ = 0,8 — обмотка для вимірювань [ВА]	5; 10; 15; 20; 30; 40; 50
Номінальне вторинне навантаження при cos φ = 0,8 — обмотка для захисту [ВА]	5; 10; 15; 20; 30; 40
Коефіцієнт безпеки приладу, FS	FS5 або FS10
Коефіцієнт граничної точності, ALF	5; 10; 15; 20; 30
Кількість вторинних обмоток	1; 2; 3; 4; 5; 6
Випробувальна напруга промислової частоти [кВ]	95
Випробувальна грозова імпульсна напруга [кВ]	200
Номінальний рівень ізоляції згідно з ДСТУ EN 61869-2 [кВ]	40,5 / 95 / 200
Кліматичне виконання та категорія розміщення за ГОСТ 15150	УХЛ2
Висота встановлення над рівнем моря, не більше [м]	1000
Тип встановлення	Внутрішньої установки
Конструкція	Лита епоксидна ізоляція, що не підтримує горіння
Маса, не більше [кг]	70
Середній строк служби, не менше [рік]	40
Виконання з перемиканням коефіцієнта трансформації	Виконання з перемиканням коефіцієнта трансформації — на замовлення
Відповідність стандартам	ДСТУ EN 61869-2:2017 «Трансформатори вимірювальні. Частина 2. Додаткові вимоги до трансформаторів струму»

Найменування параметра	Значення параметра
Найвища напруга обладнання, Um [кВ]	40,5
Номінальний первинний струм, Inp [А]	5; 10; 15; 20; 25; 30; 40; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000
Номінальний вторинний струм, Isn [А]	1 або 5
Номінальна частота, fn [Гц]	50
Клас точності вторинної обмотки для вимірювань	0,2S \| 0,2 \| 0,5S \| 0,5 \| 1
Клас точності вторинної обмотки для захисту	5P; 10P; PX
Номінальне вторинне навантаження при cos φ = 0,8 — обмотка для вимірювань [ВА]	5; 10; 15; 20; 30; 40; 50
Номінальне вторинне навантаження при cos φ = 0,8 — обмотка для захисту [ВА]	5; 10; 15; 20; 30; 40
Коефіцієнт безпеки приладу, FS	FS5 або FS10
Коефіцієнт граничної точності, ALF	5; 10; 15; 20; 30
Кількість вторинних обмоток	1; 2; 3; 4; 5; 6
Випробувальна напруга промислової частоти [кВ]	95
Випробувальна грозова імпульсна напруга [кВ]	200
Номінальний рівень ізоляції згідно з ДСТУ EN 61869-2 [кВ]	40,5 / 95 / 200
Кліматичне виконання та категорія розміщення за ГОСТ 15150	УХЛ1
Висота встановлення над рівнем моря, не більше [м]	1000
Тип встановлення	Зовнішньої установки
Конструкція	Лита епоксидна ізоляція, що не підтримує горіння
Маса, не більше [кг]	70
Середній строк служби, не менше [рік]	40
Виконання з перемиканням коефіцієнта трансформації	Виконання з перемиканням коефіцієнта трансформації — на замовлення
Відповідність стандартам	ДСТУ EN 61869-2:2017 «Трансформатори вимірювальні. Частина 2. Додаткові вимоги до трансформаторів струму»

Найменування параметра	Значення параметра

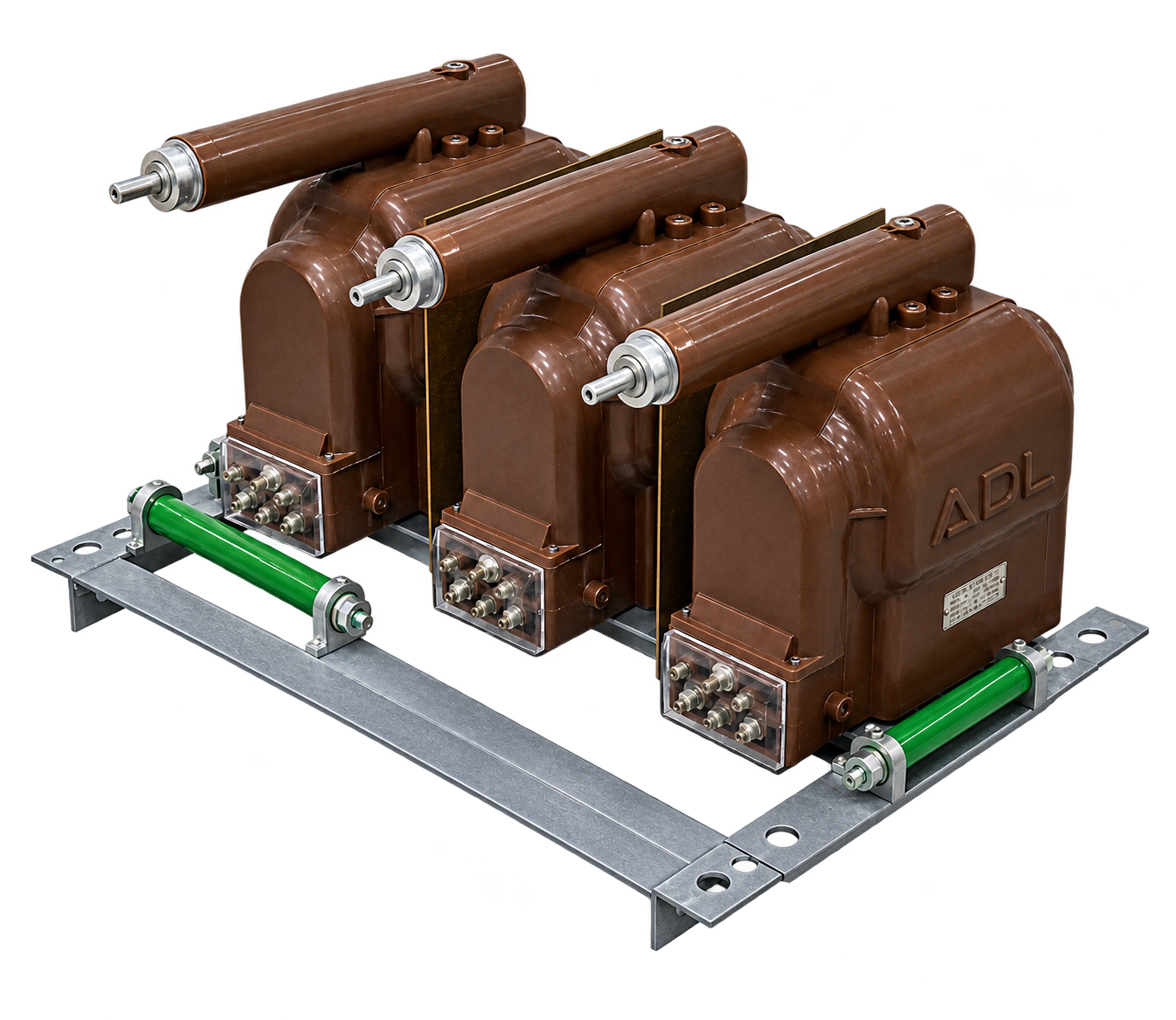

Тип трансформатора	3-ЗНОЛП-ADL-12kV
Виконання	Трифазна група з трьох однофазних заземлюваних трансформаторів напруги
Клас напруги мережі	10 кВ
Найбільша робоча напруга	12 кВ
Номінальна частота	50 Гц
Номінальна напруга первинної обмотки	10000/√3 В
Варіанти номінальної первинної напруги	10000/√3; 10500/√3; 11000/√3 В
Номінальна напруга основної вторинної обмотки	100/√3 В
Номінальна напруга додаткової вторинної обмотки	100/3 В
Класи точності основної вторинної обмотки	0,2; 0,5; 1,0; 3,0
Класи точності додаткової вторинної обмотки	3 / 3P
Номінальна потужність основної вторинної обмотки, клас 0,2	50 В·А
Номінальна потужність основної вторинної обмотки, клас 0,5	75 В·А
Номінальна потужність основної вторинної обмотки, клас 1,0	150 В·А
Номінальна потужність основної вторинної обмотки, клас 3,0	300 В·А
Номінальна потужність додаткової вторинної обмотки	300 В·А
Гранична потужність поза класом точності	630 В·А
Випробувальна напруга промислової частоти	42 кВ, 1 хв
Випробувальна напруга грозового імпульсу	75 кВ
Тип ізоляції	Лита епоксидна ізоляція
Спосіб установлення	Внутрішнє встановлення
Кліматичне виконання	УХЛ2
Схема з’єднання первинних обмоток	Зірка із заземленою нейтраллю
Схема з’єднання основних вторинних обмоток	Зірка
Схема з’єднання додаткових вторинних обмоток	Розімкнений трикутник
Кількість трансформаторів у групі	3 шт.
Призначення	Вимірювання напруги, комерційний і технічний облік електроенергії, релейний захист, автоматика та контроль ізоляції

Найменування параметра	Значення параметра

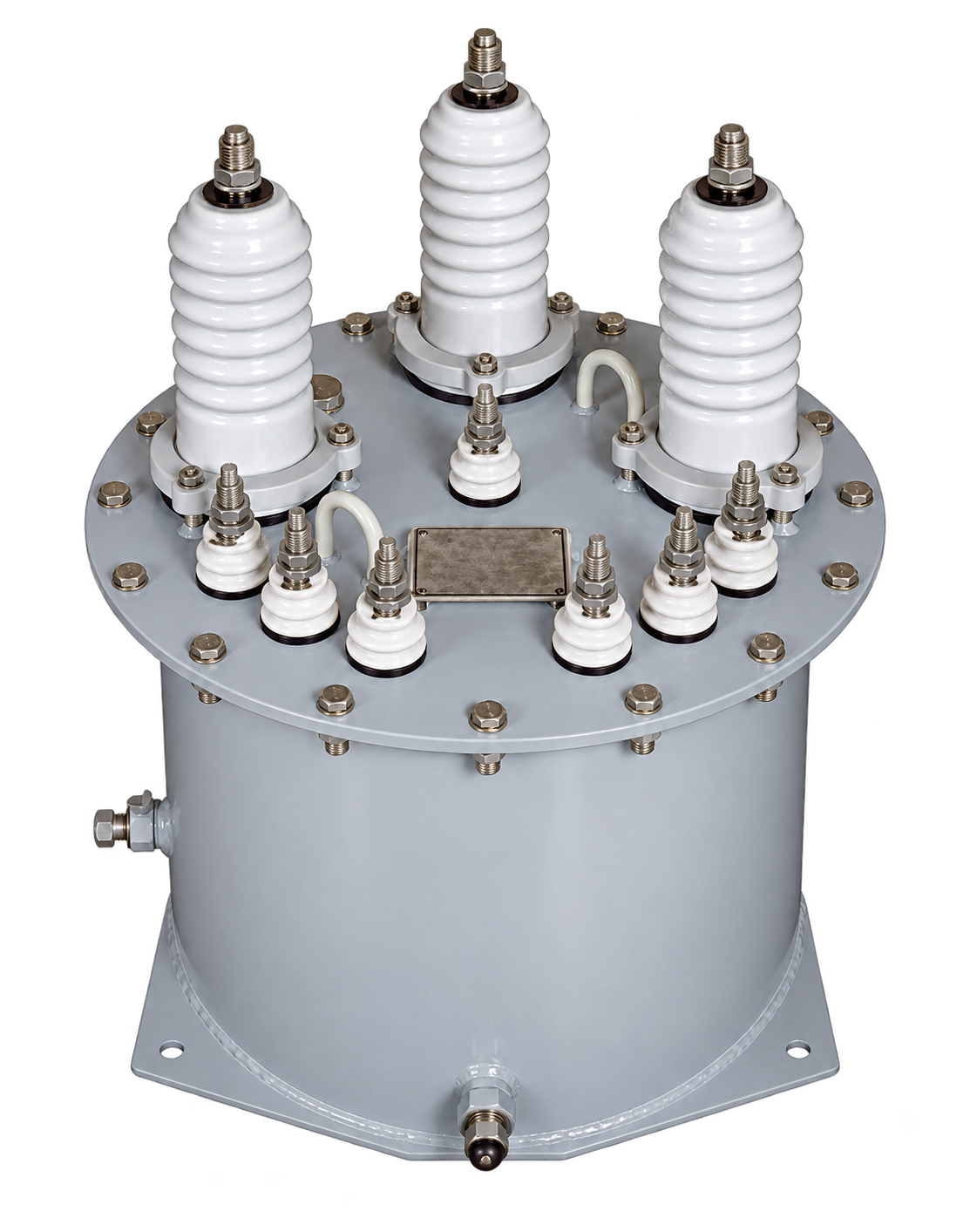

Тип трансформатора	НТМИ-ADL-12kV
Виконання	Трифазний масляний вимірювальний трансформатор напруги
Напруга мережі	10 кВ
Номінальна частота	50 Гц
Вторинна напруга	100 В
Нейтраль мережі	Ізольована
Тип ізоляції	Трансформаторне масло
Спосіб установлення	Внутрішнє встановлення
Призначення додаткової вторинної обмотки	Контроль ізоляції мережі та виявлення замикань на землю
